各種釜式反應器,反應原理,結構組成,還不趕緊收藏!

反應器是化學反應的載體,為反應提供必要的空間和條件,只要有反應的地方,反應器便必不可少。化工廠里的反應器更是多種多樣。


今天小編為大家?guī)砹烁椒磻?yīng)器的反應原理,結構組成,一起來看看吧!

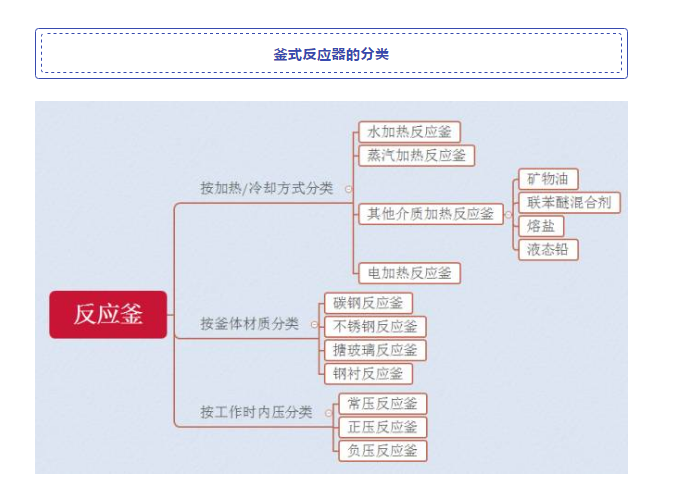

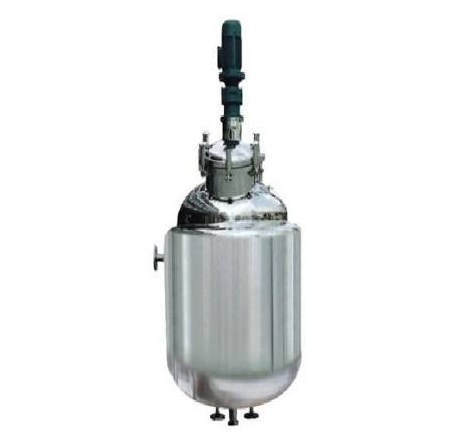

釜式反應器也稱槽式、鍋式反應器。反應原理如圖所示:

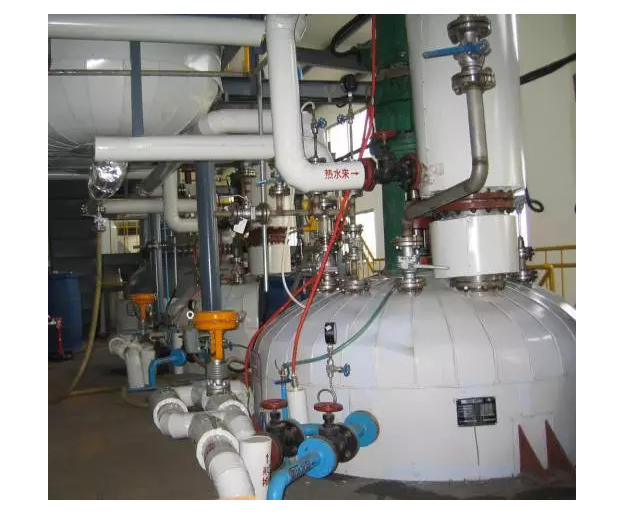

1水加熱反應釜


當對溫度要求不高時,可采用這種加熱方式。其加熱系統有敞開式和密閉式兩種。


敞開式較簡單,它由循環泵、水槽、管道及控制閥門的調節器組成。當采用高壓水時,設備機械強度要求高,反應釜外表面焊上蛇管,蛇管與釜壁有間隙,使熱阻增加,傳熱效果降低。

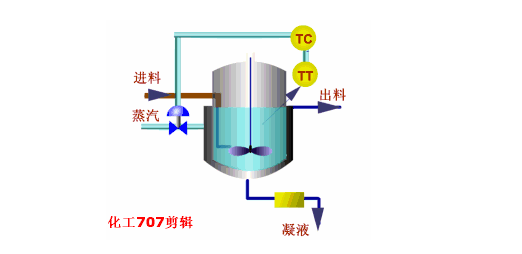

2蒸汽加熱反應釜


加熱溫度在100℃以下時,可用一個大氣壓以下的蒸汽來加熱;當加熱范圍是100-180℃時,用飽和蒸汽;當溫度更高時,可采用高壓過熱蒸汽。


3其他介質加熱的反應釜


若工藝要求必須在高溫下操作,或欲避免采用高壓的加熱系統時,可用其它介質來代替水和蒸汽,如礦物油(275-300℃)、聯苯醚混合劑(沸點258℃)、熔鹽(140-540℃)、液態鉛(熔點327℃)等。

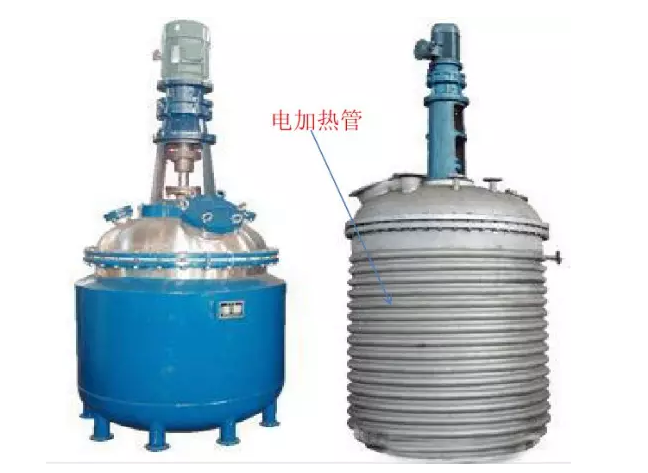

4電加熱反應釜



將電阻絲纏繞在反應釜筒體的絕緣層上,或安裝在離反應釜若干距離的特設絕緣體上,便可用電來加熱反應。前三種方法獲得高溫均需在釜體上增設夾套,由于溫度變化的幅度大,使釜的夾套及殼體承受溫度變化而產生溫差壓力。


采用電加熱時,設備較輕便簡單,溫度較易調節,而且不用泵、爐子、煙囪等設施,開動也非常簡單,危險性不高,成本費用較低,但操作費用較其它加熱方法高,熱效率在85%以下,因此適用于加熱溫度在400℃以下和電能價格較低的地方。

  5  碳鋼反應釜


適用于不含腐蝕性液體的環境,比如某些油品的加工。

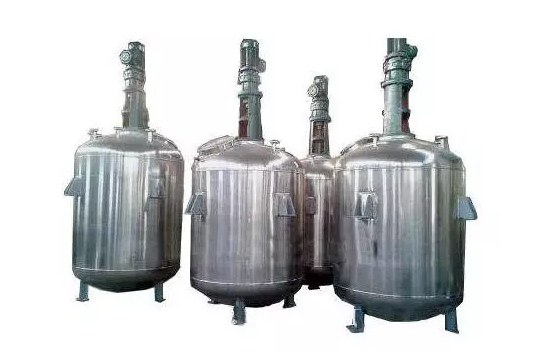

6不銹鋼反應釜



  • 具有優良的機械性能,可承受較高的工作壓力,也可承受塊狀固體物料中料時的沖擊。


  • 耐熱性能好,工作溫度范圍廣(-196—600℃),在較高溫度下不會氧氣起皮,可用于直接明火加熱。


  • 具有較高的耐磨腐蝕性能。


  • 傳熱效果好,升溫和降溫速度快。


  • 具有優良的加工性能,可按不同的工藝要求,制成各種不同形狀結構的反應釜,還可以打磨拋光。


7搪玻璃反應釜



是將含高二氧化硅的玻璃,襯在鋼制容器的內表面,經高溫灼燒而牢固地密著于金屬表面上成為復合材料制品。因此搪玻璃反應釜具有玻璃的穩定性和金屬強度的雙重優點,是一種優良的耐腐蝕設備。

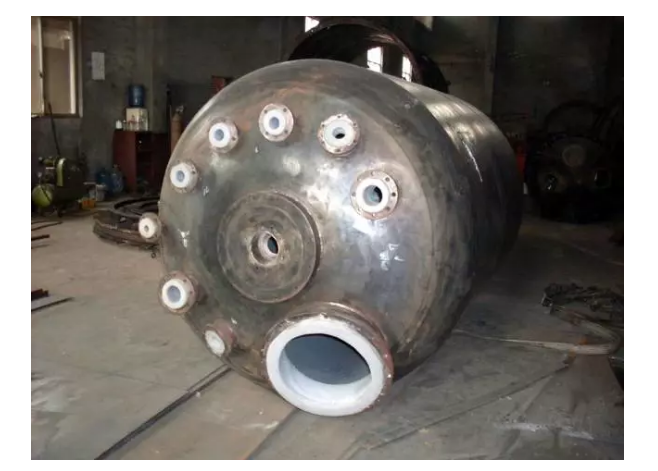

8鋼襯反應釜


用鋼材做基體進行襯里,比如外面一層鋼管,里面可以襯上橡膠,塑料等,以實現純鋼材無法避免的問題,如腐蝕介質,高溫或低溫介質。常見的有鋼襯PE反應釜、鋼襯ETFE反應釜等。


鋼襯PE反應釜,內襯材料是聚乙烯,適用液態的食品以及及藥品的提煉。


鋼襯ETFE反應釜,內襯材料是乙烯-四氟乙烯共聚物。這種反應釜防腐性能極其優良,能抗各種濃度的酸、堿、鹽、強氧化劑、有機化合物及其它具有強腐蝕性的化學介質。

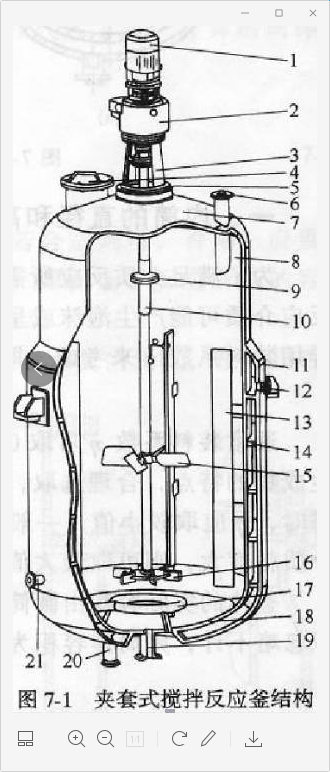

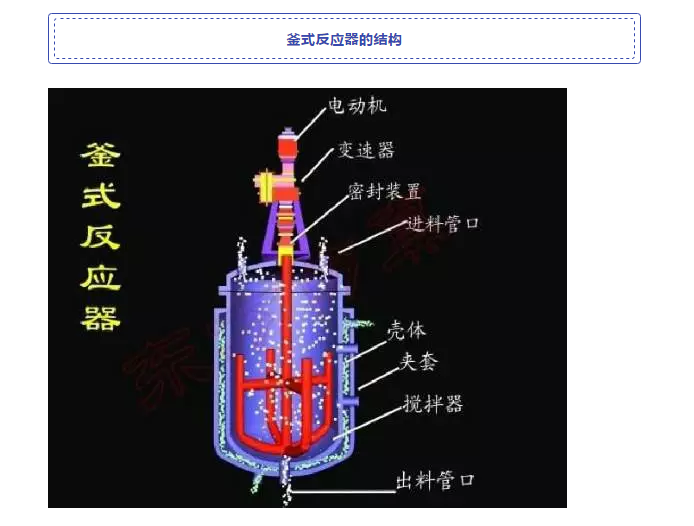

釜式反應器主要由釜體、傳熱裝置、攪拌裝置、傳動裝置、軸封裝置及各種工藝接管組成。


1釜體



釜體提供反應所需空間。由殼體和上、下封頭組成,其高與直徑之比一般在1-3之間。在加壓操作時,上、下封頭多為半球形或橢球形;而在常壓操作時,上、下封頭可做成平蓋。為了放料方便,下底也可做成錐型。


2傳熱裝置


傳熱裝置,作用是滿足反應所需溫度,其種類多種多樣。


夾套傳熱


夾套是指在容器壁外面加上的一個外套。可通過加入熱介質如蒸氣、熱水或熱油等來加熱容器內(或管道內)物料,也可通入冷卻介質如冷卻水或其他冷卻流體來冷卻容器內(或管道內)的物料。

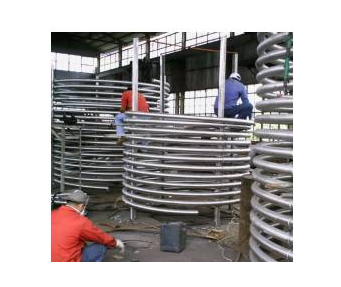

蛇管傳熱



適用于傳熱面積大,單靠夾套傳熱面積不能滿足要求的反應釜,或者反應器內襯有橡膠的反應釜。


列管傳熱


對于大型反應釜,需高速傳熱時,可在釜內安裝列管換熱器。其具有換熱面積大,傳熱效果好,結構簡單,操作彈性大的優點。


外部循環式傳熱


當夾套和蛇管傳熱面積不能滿足工藝要求,或者無法在反應器內安裝蛇管、夾套,而傳熱面積不能滿足工藝要求時,可以通過泵將反應器內的料液抽出,經外部換熱器換熱后再循環回反應器中。


回流冷凝式傳熱


將反應器內產生的蒸汽通過外部冷凝器加以冷凝,冷凝液返回反應器中。


3攪拌裝置


包括攪拌器、攪拌軸等。

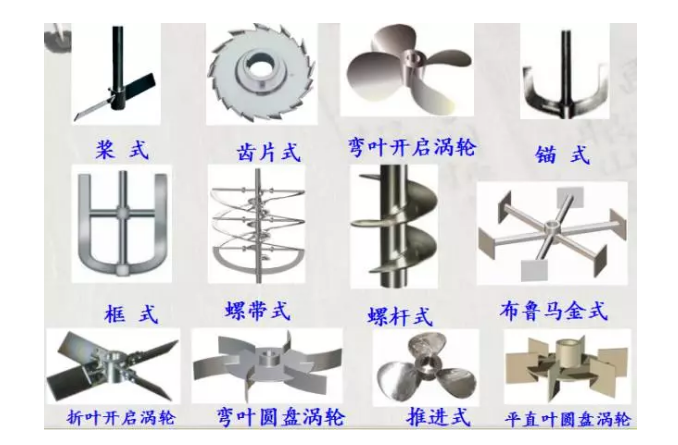

攪拌器:推動靜止的液料運動,維持?jǐn)嚢柽^程所需的流體流動狀態,以達到攪拌的目的。攪拌器的種類有很多,下圖為常見的攪拌器樣式。


攪拌裝置的選型


1、按物料粘度選型

  • 對于低粘度液體,應選用小直徑、高轉速攪拌器,如推進式、渦輪式;


  • 對于高粘度液體,就選用大直徑、低轉速攪拌器,如錨式、框式和槳式。


2、按攪拌目的選型

  • 對低粘度均相液體混合,主要考慮循環流量,各種攪拌器的循環流量按從大到小順序排列:推進式、渦輪式、槳式。


  • 對于非均相液-液分散過程,首先考慮剪切作用,同時要求有較大的循環流量,各種攪拌器的剪切作用按從大到小的順序排列:渦輪式、推進式、槳式。


4傳動裝置


作用是提供攪拌的動力。

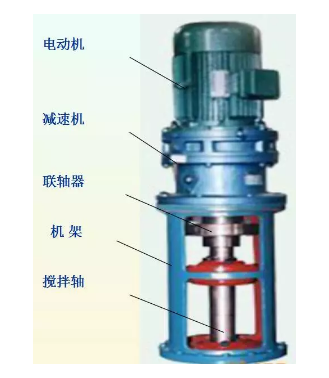

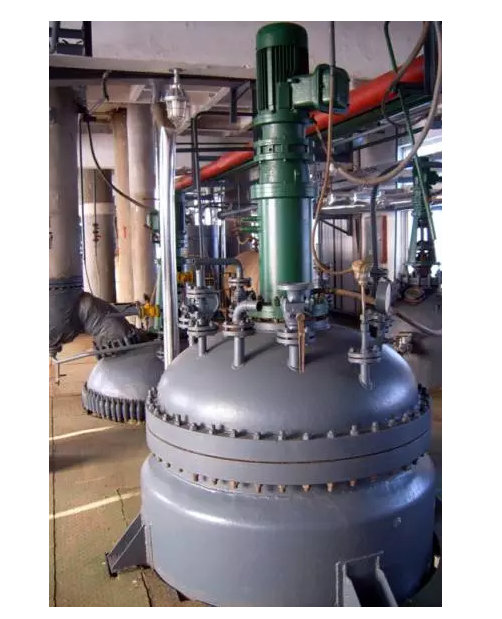

反應釜需要電動機和傳動裝置來驅動,攪拌器傳動裝置一般安放在釜體的頂部,通常采用立式布置,如圖所示。電動機的轉速較高,通過減速機可將轉速降至工藝要求的攪拌轉速,再通過聯軸器帶動攪拌軸轉動。


5軸封裝置


作用是保證工作時形成密封條件,阻止介質向外泄露的裝置??煞譃樘盍舷涿芊夂蜋C(jī)械密封。

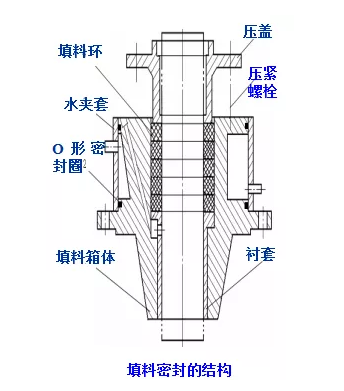

填料箱密封


結構:由襯套、填料箱體、填料環、壓蓋、壓緊螺栓等組成。


原理:被裝填在攪拌軸和填料函之間環形間隙中的填料,在壓蓋壓力的作用下,沿?cái)嚢栎S表面會產生徑向壓緊力。填料中的潤滑劑在徑向壓緊力的作用下被擠出,在攪拌軸的表面形成一層極薄的液膜。這層液膜一方面使攪拌軸得到潤滑,另一方面起到阻止設備內流體漏出或外部流體滲入的作用,而達到軸向密封的目的。

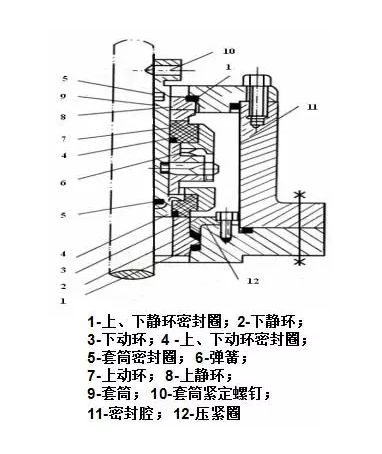

機械密封


機械密封是一種比較新型的密封結構。它的泄漏量少,使用壽命長,摩擦功率損耗小,軸或軸套不受磨損,耐振性能好,常用于高低溫、易燃易爆有毒介質的場合。但結構復雜,密封環加工精度要求高,安裝技術要求,裝拆不方便,成本高。


密封裝置使用條件


  1. 通常在常壓或低壓條件下采用填料密封,一般使用壓力小于2公斤。

  2. 在一般中等壓力或抽真空情況會采用機械密封,一般壓力為負壓或40公斤。

  3. 在高壓或介質揮發性高得情況下會采用磁力密封,一般壓力超過14公斤以上。

  4. 除了磁力密封均采用水降溫外,其他密封形式在超過120度以上會增加冷卻水套。


6工藝接管




  • 原料進口管(灰色)

  • 置換空氣進口管(藍色)

  • 置換氮?dú)膺M(jìn)口管(黑色)

  • 清洗用水進口管(綠色)

  • 固體物料進口管(原材料、固體催化劑等)

  • 產物放出管(灰色)

  • 換熱介質進、出口管(蒸汽管為紅色)
