一、離心風機概述：

風機是一種用于壓縮和輸送氣體的機械，從能量觀點來看，它是把原動機的機械能量轉變?yōu)闅怏w能量的一種機械。

風機分類及用途：

按作用原理分類：

透平式風機--通過旋轉葉片壓縮輸送氣體的風機。

容積式風機—用改變氣體容積的方法壓縮及輸送氣體機械。

按氣流運動方向分類：

離心式風機—氣流軸向駛?cè)腼L機葉輪后，在離心力作用下被壓縮，主要沿徑向流動。

軸流式風機—氣流軸向駛?cè)胄D(zhuǎn)葉片通道，由于葉片與氣體相互作用，氣體被壓縮后，近似在圓柱型表面上沿軸線方向流動。

混流式風機—氣體與主軸成某一角度的方向進入旋轉葉道，近似沿錐面流動。

橫流式風機—氣體橫貫旋轉葉道，而受到葉片作用升高壓力。

通風機高低壓相應分類如下(在標準狀態下)

低壓離心通風機：全壓P≤1000Pa

中壓離心通風機：全壓P=1000-8000Pa

高壓離心通風機：全壓P=8000-30000Pa

低壓軸流通風機：全壓P≤500Pa

高壓軸流通風機：全壓P=500-3000Pa

風機全稱及型號表示方法：

風機主要技術參數的概念

1)壓力:離心通風機的壓力指升壓（相對于大氣的壓力）,即氣體在風機內壓力的升高值或者該風機進出口處氣體壓力之差。它有靜壓、動壓、全壓之分。

2)流量:單位時間內流過風機的氣體容積的量,又稱風量。常用Q來表示,常用單位是;m3/s、m3/min、m3/h（秒、分、小時）。

3)轉速：風機轉子旋轉速度。

常以n來表示、其單位用r/min(r表示轉速，min表示分鐘)。

4)功率：驅動風機所需要的功率。

常以N來表示、其單位用Kw。

常用風機用途代號

傳動方式及機械效率：

二、離心風機的組成及結構

1.風機的組成:

風機采用單吸入D型傳動結構，由聯軸器將風機和電機聯接起來。風機本體主要由機殼、進風口、轉子組（葉輪及主軸）、軸承箱、聯軸器等部分組成。(F型傳動它是雙支撐兩個軸承箱,單吸的有一個進風室,雙吸的有兩個進風室。C、B型傳動的有主動輪和被動輪)。

機組除風機本體外，根據用戶需要，還可配備各種外配套，常見的有：電機、調節門、整體支架、電動執行器、消聲器等。

2.風機的結構簡介:

2.1 風機可制成順轉或逆轉兩種型式：從電機一端正視，如葉輪按順時針方向旋轉稱順旋風機，以“順”表示；按逆時針方向旋轉稱逆風機，以“逆”表示。

風機的出口位置以機殼的出口角度表示：“順”、“逆”均可制成0°、 45°、 90°、135°、180°、225°共六種角度。也可按用戶的要求制成其他的特殊角度。

根據具體的情況，軸承箱有以下兩種：

（1） 水冷卻軸承箱

（2） 油冷卻軸承箱

三.風機的維修與保養

正確的維護、保養，是風機安全可靠運行，提高風機使用壽命的重要保證。因此，在使用風機時，必須引起充分的重視。

3.1. 葉輪的維修、保養

在葉輪運轉初期及所有定期檢查的時候，只要一有機會，都必須檢查葉輪是否出現裂紋、磨損、積塵等缺陷。

只要有可能，都必須使葉輪保持清潔狀態，并定期用鋼絲刷刷去上面的積塵和銹皮等，因為隨著運行時間的加長，這些灰塵由于不可能均勻地附著在葉輪上，而造成葉輪平衡破壞，以至引起轉子振動。

葉輪只要進行了修理，就需要對其再作動平衡。如有條件，可以使用便攜試動平衡儀在現場進行平衡。在作動平衡之前，必須檢查所有緊定螺栓是否上緊。因為葉輪已經在不平衡狀態下運行了一段時間，這些螺栓可能已經松動。

3.2. 機殼與進氣室的維修保養

除定期檢查機殼與進氣室內部是否有嚴重的磨損，清除嚴重的粉塵堆積之外，這些部位可不進行其他特殊的維修。

定期檢查所有的緊固螺栓是否緊固，對有壓緊螺栓部的風機，將底腳上的蝶形彈簧壓緊到圖紙所規定的安裝高度。說

3.3. 軸承部的維修保養

經常檢查軸承潤滑油供油情況，如果箱體出現漏油，可以把端蓋的螺栓擰緊一點，這樣還不行的話，可能只好換用新的密封填料了。

3.4. 其余各配套設備的維修保養

各配套設備包括電機、電動執行器、儀器、儀表等的維修保養詳見各自的使用說明書。這些使用說明書都由各配套制造廠家提供，本制造廠將這些說明書隨機裝箱提供給用戶。

3.5. 風機停止使用時的維修保養

風機停止使用時，當環境溫度低于5℃時，應將設備及管路的余水放掉，以避免凍壞設備及管路。

3.6.風機長期停車存放不用時的保養工作

（1） 將軸承及其它主要的零部件的表面涂上防銹油以免銹蝕。

（2） 風機轉子每隔半月左右，應人工手動搬動轉子旋轉半圈（既180°），搬動前應在軸端作好標記，使原來最上方的點，搬動轉子后位于最下方。

注：風機軸承型號詳見總圖。

四：風機運轉中故障產生的原因

4.1.風機震動劇烈：

4.1.1. 風機軸與電機軸不同心。

4.1.2. 基礎或整體支架的剛度不夠。

4.1.3. 葉輪螺栓或鉚釘松動及葉輪變形。

4.1.4. 葉輪軸盤孔與軸配合松動。

4.1.5. 機殼、軸承座與支架，軸承座與軸承蓋等聯接螺栓松動。

4.1.6. 葉片有積灰、污垢、葉片磨損、葉輪變形軸彎曲使轉子產生不平衡。

4.1.7. 風機進、出口管道安裝不良，產生共振。

4.2.軸承溫升過高：

4.2.1. 軸承箱振動劇烈

4.2.2. 潤滑脂或油質量不良、變質和含有灰塵、沙粒、污垢等雜質或充填量不當。

4.2.3. 軸與滾動軸承安裝歪斜，前后兩軸承不同心。

4.2.4. 滾動軸承外圈轉動。（和軸承箱摩擦）。

4.2.5. 滾動軸承內圈相對主軸轉動（即跑內圈和主軸摩擦）

4.2.6. 滾動軸承損壞或軸彎曲。

4.2.7 冷卻水過少或中斷（對于要求水冷卻軸承的風機）。

4.3.機殼或進風口與葉輪摩擦。

4.4.電動機電流過大或溫升過高：

4.4.1. 啟動時，調節門或出氣管道內閘門未關嚴。

4.4.2. 電動機輸入電壓低或電源單相斷電。

4.4.3. 風機輸送介質的溫度過低（即氣體密度過大），造成電機超負荷。

4.4.4. 系統性能與風機性能不匹配。系統阻力小，而留的富裕量大，造成風機運行在低壓力大流量區域。

五、離心風機的常見故障及排出

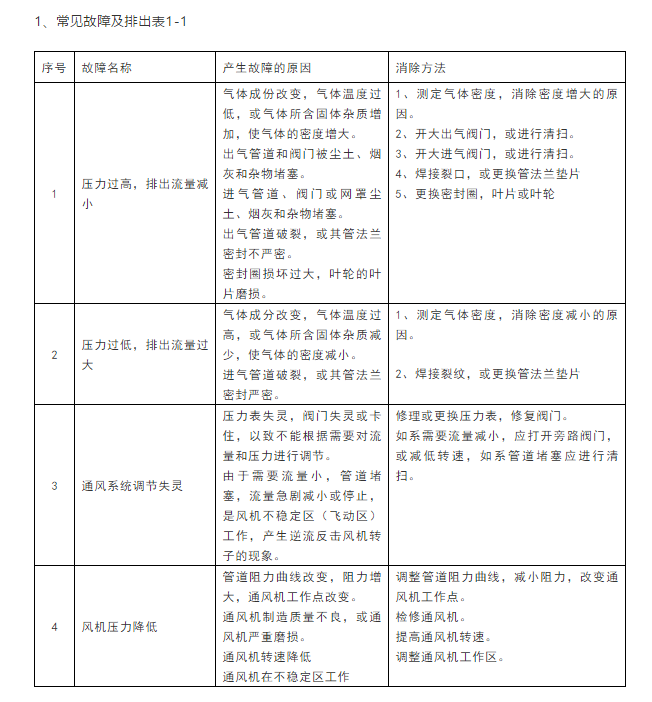

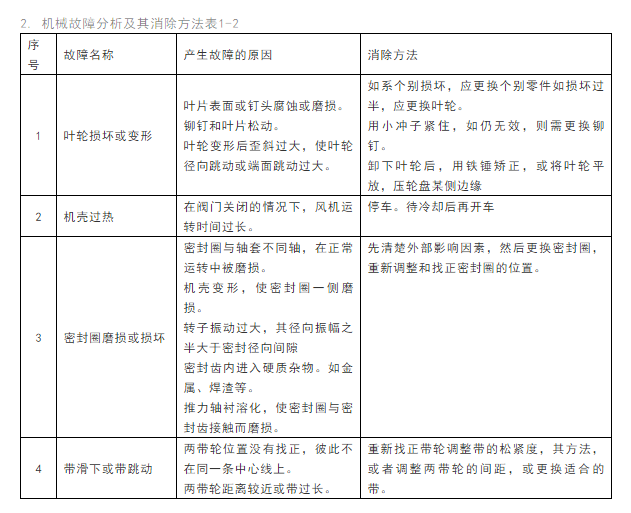

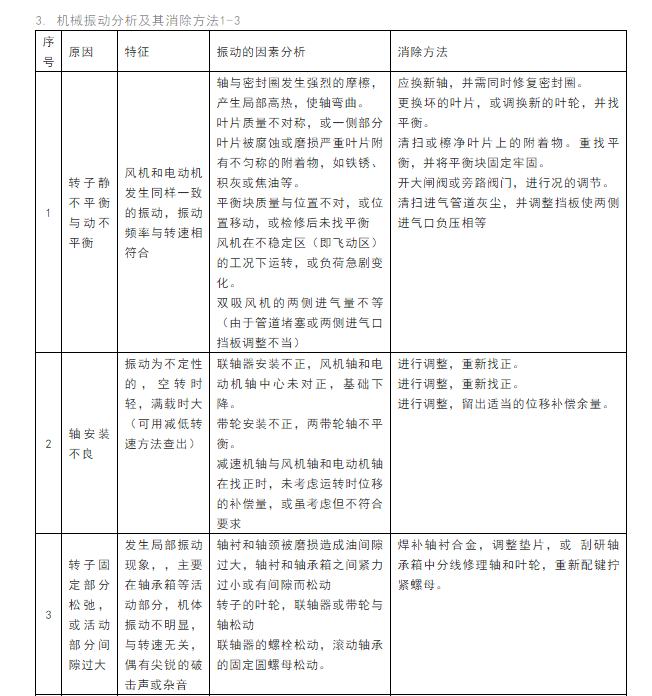

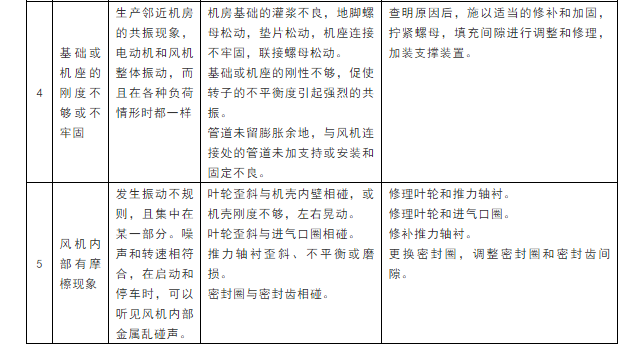

離心式通用風機、軸流式風機、離心式鼓風機和壓縮機的性能故障、機械故障、機械震動、潤滑系統故障和軸承故障等產生的原因和消除方法見表1-1,1-2,1-3。1.
