注安、注建的必備知識-建筑防雷設計，你的知識儲備量夠了嗎？

一起來學習吧！

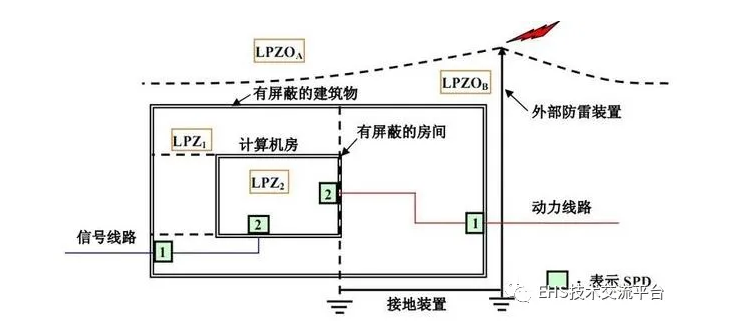

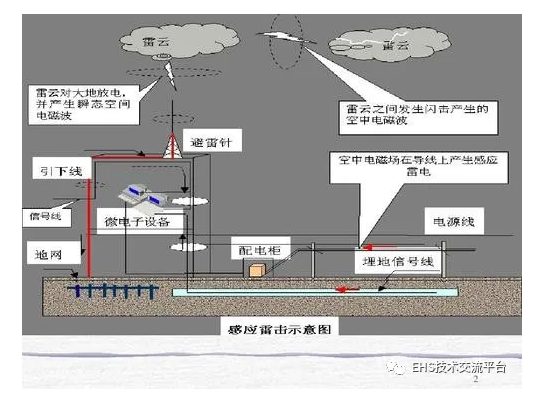

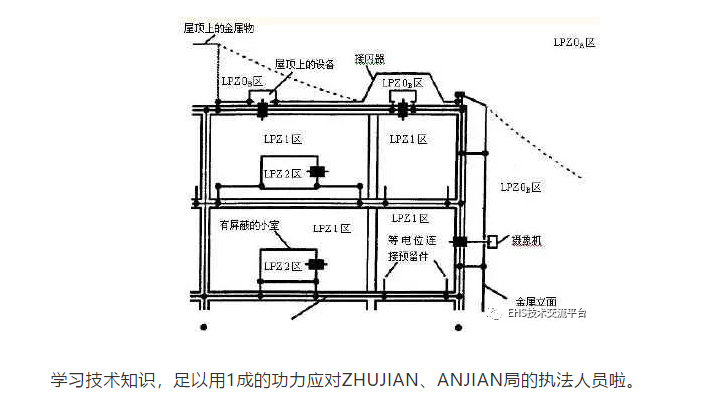

一、建筑防雷安全距離設計

防止雷電流流經引下線和接地裝置時產生的高電位對附近金屬物或電氣線路的反擊，應符合下列要求.：

一、當金屬物或電氣線路與防雷的接地裝置之間不相連時，其與引下線之間的距離應按下列表達式確定：

當 lx<5Ri時，

sa3≥0.3kc（Ri +0.1lx ） (3.3.8-1)

當lx≥5Ri 時，

sa3≥0.075kc（Ri+lx） (3.3.8-2)

式中 sa3一 空氣中距離;

Ri 一引下線的沖擊接地電阻(Ω);

lx 一 引下線計算點到地面的長度。

二、低壓電源線路應符合下列要求：

1.低壓架空線應改換一段埋地金屬錯裝電纜或護套電纜穿鋼管直接埋地引入，其埋地長度應符合本規范(3.2.3)表達式的要求，但電纜埋地長度不應小于15m。入戶端電纜的金屬外皮、鋼管應與防雷的接地裝置相連。在電纜與架空線連接處尚應裝設避雷器。

2.平均雷暴日小于30d/a 地區的建筑物，可采用低壓架空線直接引入建筑物內，但應符合下列要求：

⑴ 在入戶處應裝設避雷器或設2～3mm的空氣間隙，并應與絕緣子鐵腳、金具連在一起接到防雷的接地裝置上，其沖擊接地電阻不應大于5Ω。

(2)入戶處的三基電桿絕緣子鐵腳、金具應接地，靠近建筑物的電桿，其沖擊接地電阻不應大于10Ω，其余兩基電桿不應大于20Ω。

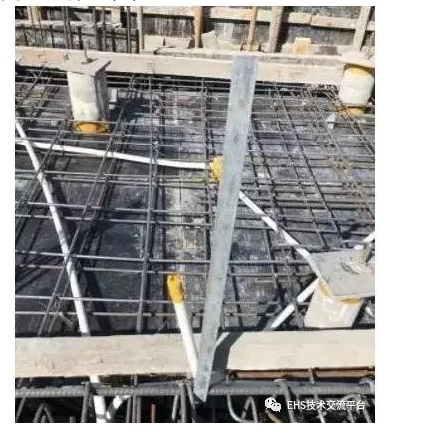

三、引下線和接地裝置

防止雷電流流經引下線和接地裝置時產生的高電位對附近金屬物或線路的反擊，應符合本規范第3.3.8條的要求，但表達式(3.3.8-1)、(3.3.8-2)、(3.3.8-3)相應改按下列表達式計算：

當 lx<5Ri時，

sa3≥0.2kc（Ri+0.1lx ） (3.4.8-1)

當lx≥5R 時，

sa3≥0.05kc（Ri+lx ） (3.4.8-2)

sa4≥0.05kclx (3.4.8-3)
