空氣斷路器和漏保的選配原則

是根據電線大小進行選配而不是根據電器功率選配。以下配置僅供參考，具體以電工設計為準。

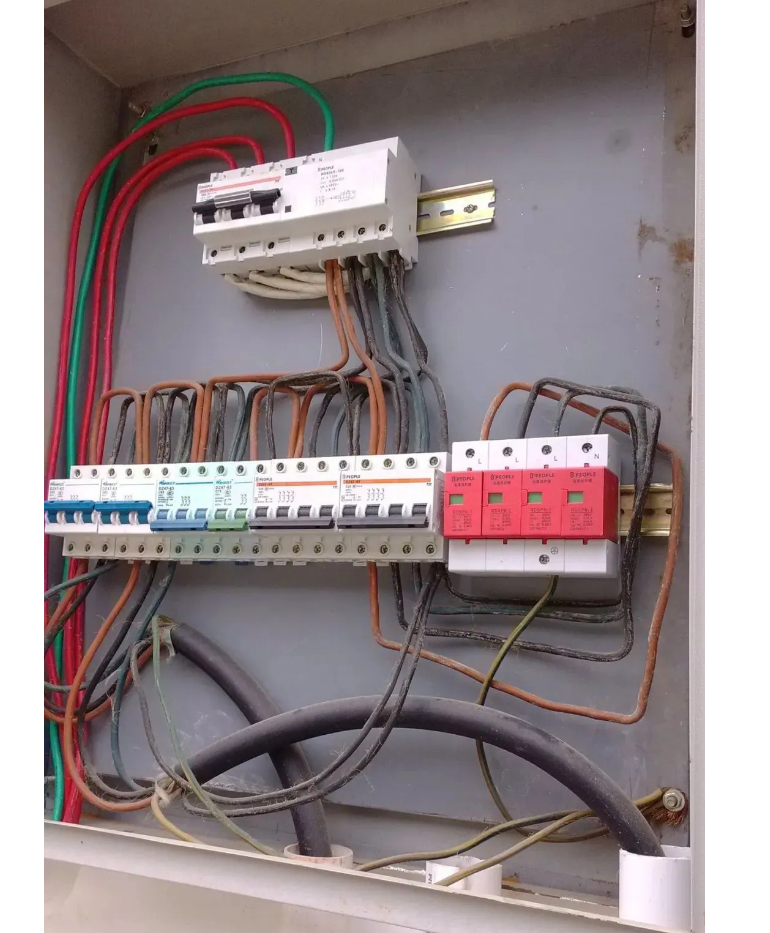

1）家居配電箱內空氣斷路器總開關的選擇。一般選用雙極開關2P40~63A不帶漏電或帶漏電（建議用空開，雷雨天的話總開關用漏?？赡軙斐杉依镎w送不上電，連照明都沒有）?？傞_關可稍微大一點，夏天用電高峰期電壓會很低，但分路不能大，大了起不到保護作用。

2）照明回路一般選擇10~16A小型空氣斷路器。電線為1.5mm2時用C10的開關；電線為2.5mm2時用C16/C20的開關。

3）普通插座回路一般選擇16~20A，動作電流為15~30 mA的漏電保護斷路器。電線為2.5mm2時用C16/C20的開關；電線為4mm2時用C25的開關。

4）空調回路一般選擇16~25A小型斷路器。1匹、1.5匹的空調用2.5mm2線，分別用C16、C20的開關；2匹、2.5匹的空調用4.0mm2線，分別用C25、C32的開關；3~5匹柜機空調用6.0mm2線，用C40的開關；10P左右的中央空調需要獨立的2P40A左右。

5）電熱水器回路最好用6.0mm2線，C40的開關。不建議使用7000W左右的即熱式熱水器，容易給家居帶來較大的火災隱患。

6）廚房、衛浴間回路宜用25A左右的開關。由于廚衛間濕氣大，適合在相應支路上用動作電流較?。ㄈ?0~15 mA），動作時間不超過0.1s的漏電斷路器。

家居分支回路應根據使用面積和用電情況而定，一般可按下列規定設置：

1）照明回路1~2個（2.5mm2，用C16空開）。3居室及以下的住宅宜設置1個照明回路，3居室以上的住宅且電源安裝容量超過2kW時，宜設置2個照明回路。

2）廚房電源插座回路1個（4mm2，用C25漏保）。

3）衛浴間電源插座回路1個（4或6mm2，用C25或C32、C40漏保）。若雙衛浴間均裝設電熱水器等大功率用電設備，則每個衛浴間應設置1個電源插座回路。衛浴間的照明宜與衛浴間的電源插座同回路。若住宅套內廚房、衛浴間均無大功率用電設備，廚房和衛浴間的電源插座及衛浴間的照明可采用1個帶剩余電流動作保護器的電源回路供電。

4）除廚房、衛浴間外，其他功能房如客廳和臥室設置電源插座回路1~2個（2.5mm2，用C20漏保），每一回路插座數量不宜超過10個（組）。

5）備用回路1個（用于大功率電器，4或6mm2，用空開）。
