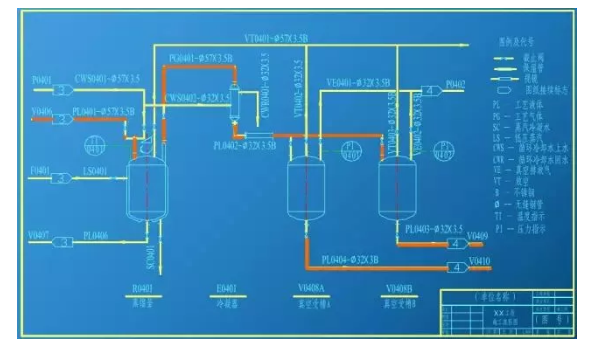

與方案流程圖不同的是：對于兩個或兩個以上的相同設備一般應全部畫出。每個工藝設備都應編寫設備位號并注寫設備名稱。與方案流程圖中的設備位號應該保持一致。當一個系統中包括兩個或兩個以上完全相同的局部系統時，可以只畫出一個系統的流程，其他系統用雙點畫線的方框表示，在框內注明系統名稱及其編號。
圖中的管道與其他圖紙有關時，應將其端點繪制在圖的左方或右方，并用空心箭頭標出物料的流向（進或出），在空心箭頭內注明與其相關圖紙的圖號或序號，在其上方注明來或去的設備位號或管道號或儀表位號。

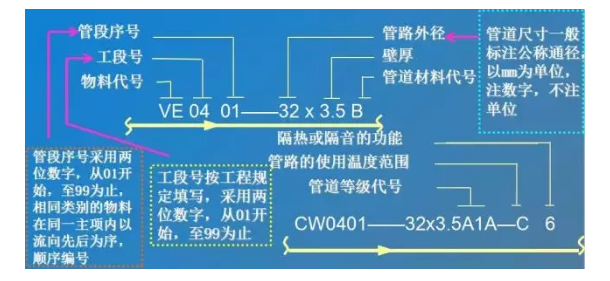

每條管道都要標注管道代號。橫向管道的管道代號注寫在管道線的上方;豎向管道則注寫在管道線左側，字頭向左。

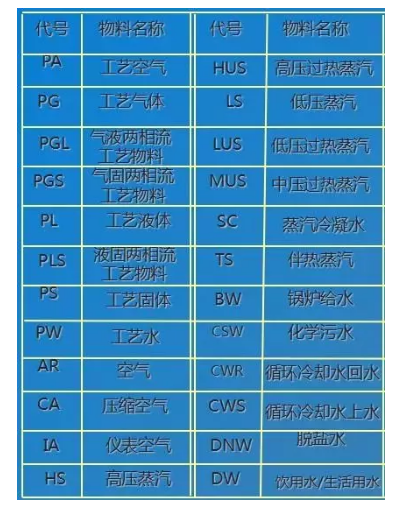

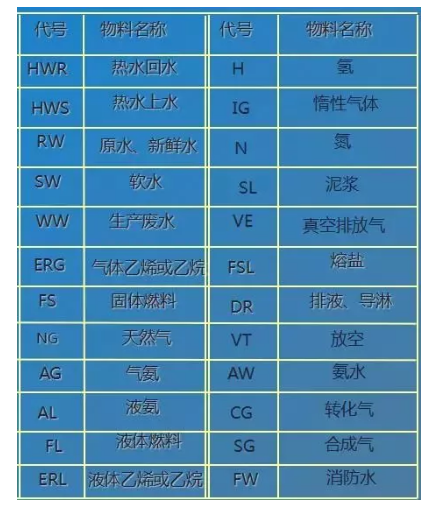

物料代號

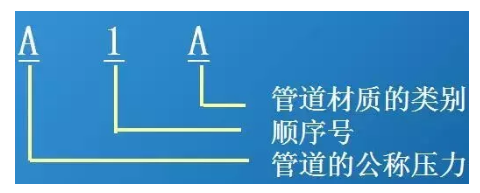

管道等級

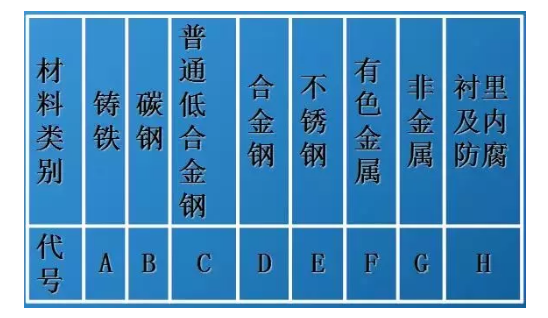

管道材質類別

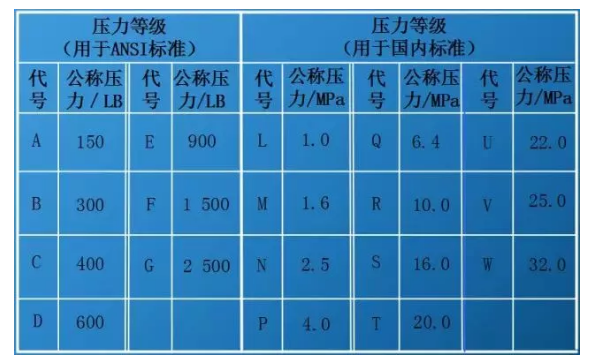

管道公稱壓力等級

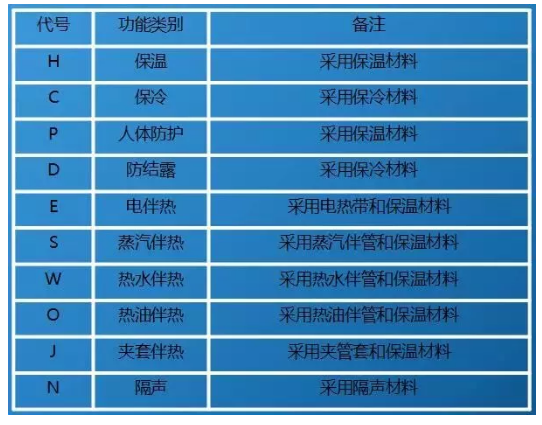

隔熱及隔聲代號

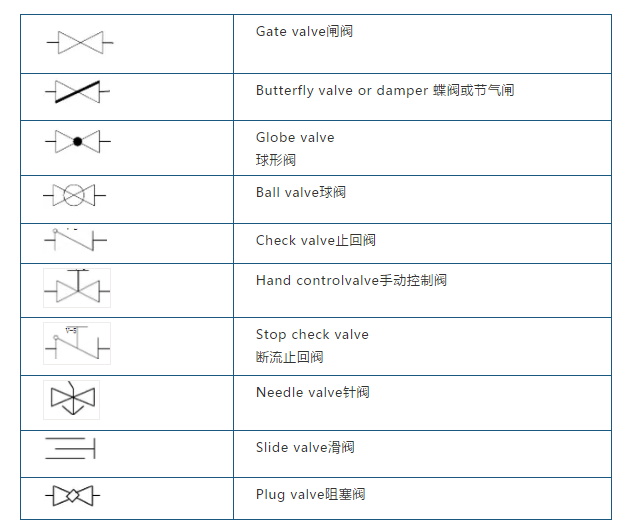

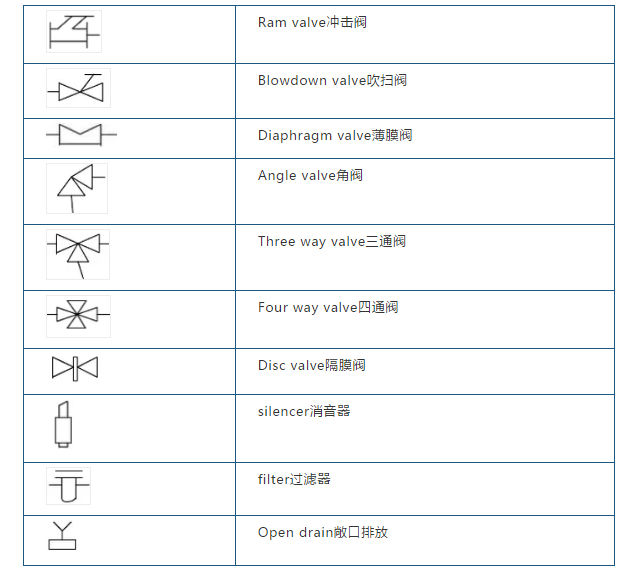

閥門等管件的畫法與標注

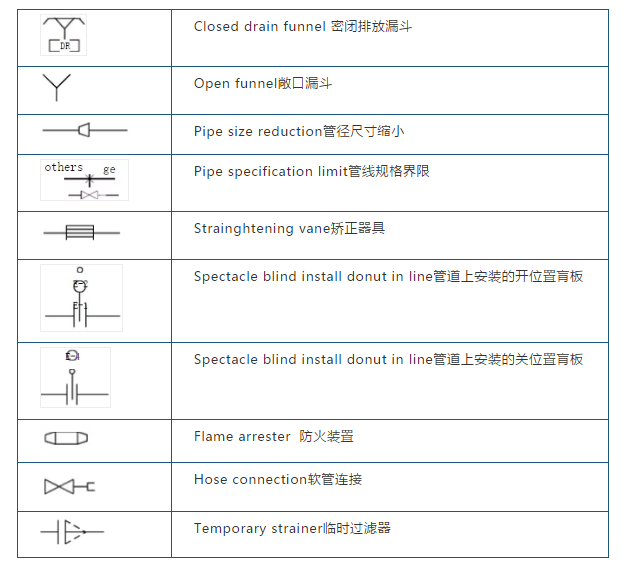

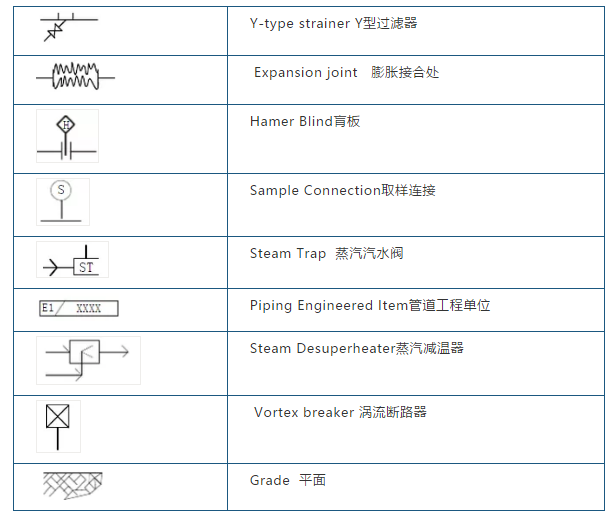

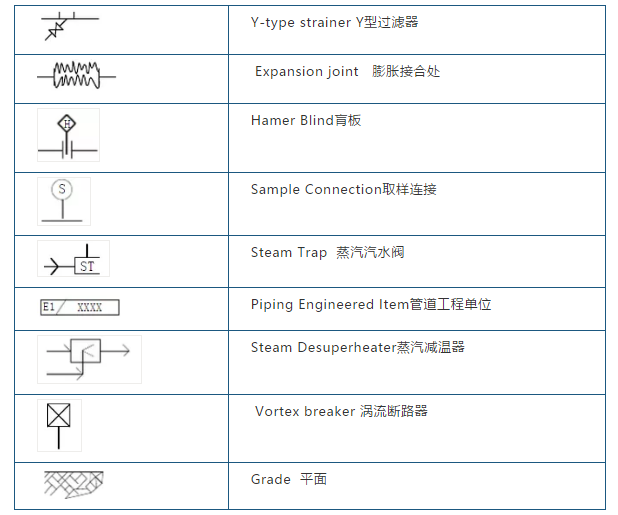

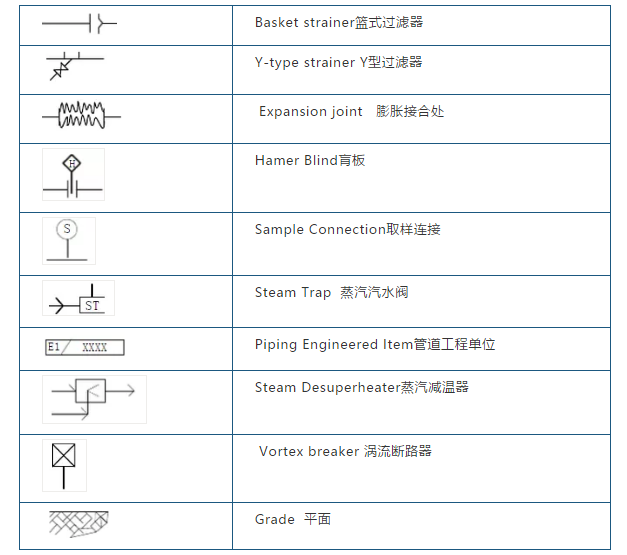

管道上的管道附件有閥門、管接頭、異徑管接頭、彎頭、三通、四通、法蘭、盲板等。這些管件可以使管道改換方向、變化口徑，可以連通和分流以及調節和切換管道中的流體。
管道附件用細實線按規定的符號在相應處畫出。閥門圖形符號尺寸一般為長為6 mm，寬為3 mm或長為8 mm，寬為4 mm。

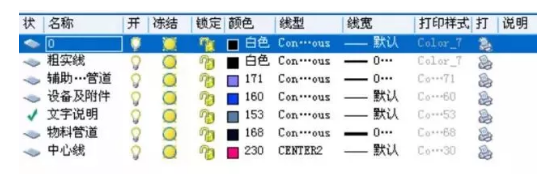

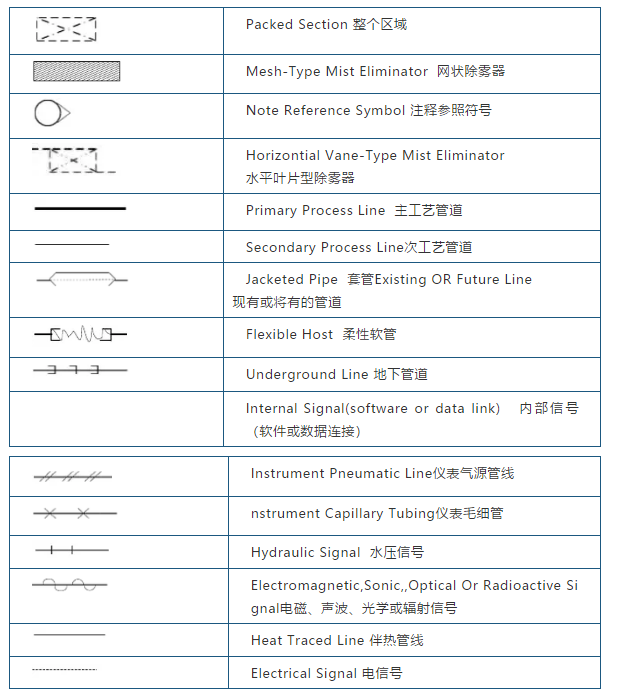

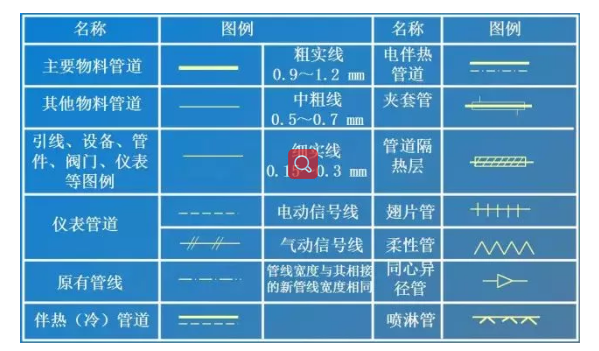

化工工藝圖圖層和線型
為了安裝和檢修等目的所加的法蘭、螺紋連接件等也應畫出。管道上的閥門、管件要按需要進行標注。當它們的公稱直徑同所在管道通徑不同時，要注出它們的尺寸。當閥門兩端的管道等級不同時，應標出管道等級的分界線，閥門的等級應滿足高等級管的要求。對于異徑管標注大端公稱通徑乘以小端公稱通徑。 畫出所有與工藝有關的檢測儀表、調節控制系統、分析取樣點和取樣閥（組）。儀表控制點用符號表示，并從其安裝位置引出。符號包括圖形符號和字母代號，它們組合起來表達儀表功能、被測變量、測量方法。

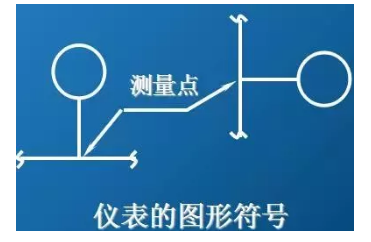

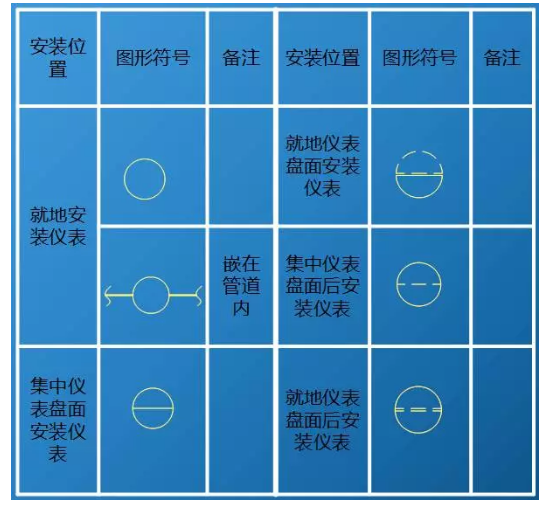

檢測、顯示、控制等儀表的圖形符號是一個細實線圓圈，其直徑約為10 mm。圈外用一條細實線指向工藝管線或設備輪廓線上的檢測點

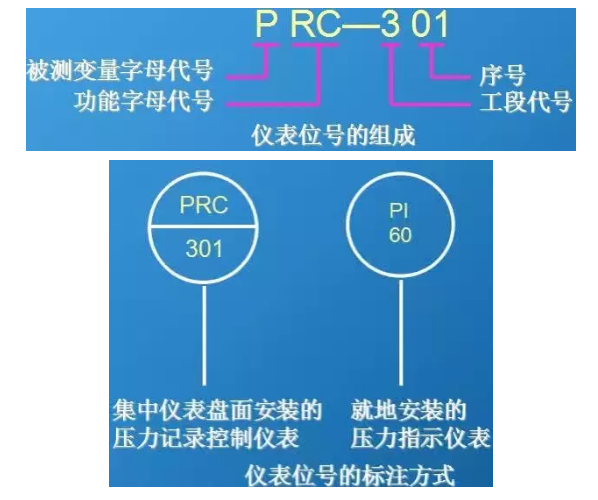

儀表位號
一般采用A1圖幅，橫幅繪制，特別簡單的用A2圖幅，不宜加寬和加長。附注的內容是對流程圖上所采用的，除設備外的所有圖例、符號、代號作出的說明。

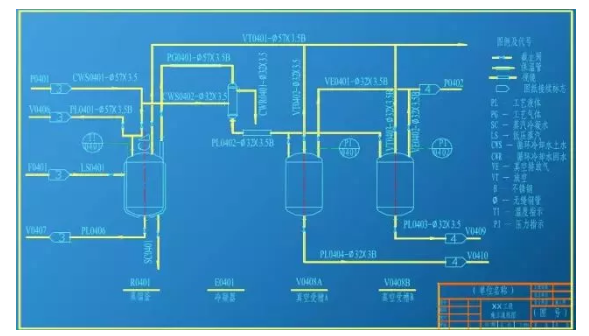

1、看標題欄和圖例中的說明

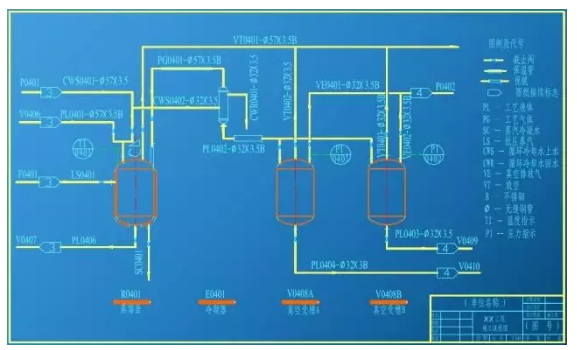

2、掌握系統中設備的數量、名稱及位號

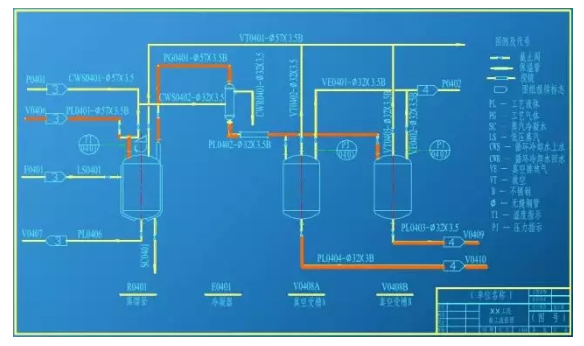

3、了解主要物料的工藝施工流程線
4、了解其它物料的工藝施工流程線
