1

●

問題答疑：安全閥同爆破片的組合

安裝要求是什么？

GB150.1-2011《壓力容器第1部分：通用要求》B.6.1“爆破片安全裝置串連在安全閥入口側時，爆破片爆破時不允許有碎片。爆破片安全裝置與安全閥之間的腔體應設置壓力表、排氣口及報警指示器等”。B.1.2”本附錄適用于容器上的泄放裝置，包括安全閥、爆破片安全裝置、安全閥與爆破片安全裝置的組合裝置。安裝在容器連接管線上的泄放裝置可參照本附錄?！?br/>

GB/T20801.6-2006《壓力管道規范  工業管道》實施指南21.5.1.5中明確指出：“爆破片與安全閥之間的空間應該有自由放空、壓力表、檢查旋塞或其它合適的警報顯示器”

2

●

問題答疑：管道的標志要間隔多少米？

GB7231-2003《工業管道的基本識別色、識別符號和安全標識》：根據4.3條的規定，兩個標識最小間距為10米；最大的間距在本規范中沒有規定，僅要求在管道的起點、終點、交叉處、轉彎處、閥門、穿墻孔兩側等處需要標識（主要是保持標識的連貫性）

SH/T3043-2014《石油化工設備管道鋼結構表面色和標志規定》：6.2.2C條：“裝置內直管段的色帶間隔不宜超過20m，系統管廊上的色帶間隔不宜超過50m”。同時，在此條的a.b兩條也規定了在管道穿過樓板、墻的兩側應有標志（保持視覺連貫），以及在管道的進出裝置處，也應有標志。

綜上兩個標準的要求：對于設備標志，要求在一定的距離內能夠可視清楚，當然也有字體、色彩的要求，但沒有間距要求；

                                對于管道，要求10米間距以上，不宜超過20米，管廊上的標志，不宜超過50米；同時要注意在特殊地方的標志要求：穿墻、穿樓板、拐彎、閥門、起止點處，應有標志——這樣做的目的是保持標志的連續性，同時目視連續。

3

●

問題答疑：安全疏散標記要間隔多少

米一個？

GB50016-2014（2018版）《建筑設計防火規范》：對于高層廠房（庫房）和甲、乙、丙類單、多層廠房，要求設置燈光疏散指示標志，根據10.3.5條的要求：“1.應設置在安全出口和和人員密集場所疏散門的正上方；2.應設置在疏散走道和及其轉角處距地面高度1.0米以下的墻面或地面上。燈光疏散指示標志的間距不應大于20米；對于袋形走道，不應大于10米；在走道轉角區，不應大于1,米。”

10.3.6條要求對于一定面積以上的民用建筑物，還需要在疏散走道和疏散路徑的地面上，增設能保持視覺連續的燈光疏散指示標志或蓄光疏散指示標志。

4

●

問題答疑：有部分管線承包商說

管線細，不用探傷，相關規范是

如何要求的？

GB 50316-2000(2008版）《工業金屬管道設計規范》11.4.2“檢驗要求”和附錄J 的要求：

11.4.2 除有特殊要求外，管道無損檢測可按照本規范附錄J的規定……

附錄J.2管道施工中的無損檢測：

J.2.1現場管道施工中對于環焊縫、斜接彎管或彎頭焊縫及嵌入式支管的對焊焊縫應按表J2.1的要求進行無損檢測。工程設計另有不同的檢測要求時，應按工程設計文件進行。

J.2.2……除注明外，無損檢測均指采用射線照相或超聲波檢測。

注意：按照附表J.2.1的要求，所有D類流體管道可以不做無損檢測。D類管道按照本規范的2.1.4條規定：D類流體指不可燃、無毒、設計壓力小于或等于1.0MPa和設計溫度高于-20~186℃之間的流體。

5

●

問題答疑：1.工藝卡片和操作規程

修訂，現在都有單獨的會審及審批

制度，這個還需要走變更審批嗎？

2.像這種變更審批的話，怎么評估

和填寫表單呢，如果修改的內容多

的話；3.是每個修改點都需要HAZOP

分析嗎？4.是每個修改點一個檢查表

還是整體一個檢查表就行了。

1.要的。單獨的流程是一種文件批準性的行政流程，即文件生效。變更包含了工藝卡片或規程的修訂，變更批準流程注重的是風險的批準，即風險可控。

2.不需要使用HAZOP，只需要檢查表就行。有企業的變更流程規定的，先進行危險分析，大于等于14分的，或EHS評分大于3分的，使用HAZOP，其余使用檢查表。

3.整體用一個檢查表就可以。

6

●

問題答疑：1.GB4053.1-2009

固定式鋼梯及平臺安全要求

第1部分：鋼直梯，這個有更新嗎？

2.這里說梯段高度大于3米宜安裝護

籠，大于7米應安裝護籠。但是有

專家來查超過2米就必須安裝護籠。

1.查閱國家標準全文公開系統網站，GB4053.1-2009為最新標準，沒有更新。

2.GB4053.1-2009標準中，按照3.1款（圖1）和5.3.2款的要求，“梯段高度大于3米時宜設置安全護籠。單梯段高度大于7米時，應設置安全護籠“。從圖1的示例，要求護籠距地面不得小于2.1m（主要是為了防止人員頭部受傷和保證人員安全通行的要求）。

GB4053.1-2009為強制性規范，企業執行。對于專家提出的超過2米就必須安裝護籠的要求，企業可以以此規范的要求同專家溝通。

3.對于直梯第一個攀爬腳踏（踏棍），距地面不得大于450mm（≤450mm）。

7

●

問題答疑：裝置設備的阻火器有什

么檢查要求？

參考中石化檢修規程中的《常壓立式圓筒形鋼制焊接儲罐維護檢修規程》（SHS01012-2004）的表8“固定頂儲罐附件維護檢查內容”要求，阻火器檢查周期為3個月，對阻火器的檢查內容也有要求。

中石化在2018年發布了《石油化工企業儲罐區罐頂油氣連通安全技術要求（試行）》（中國石化安技（2018）33號）文中，也對阻火器的設置提出了要求。

8

●

問題答疑：氫氣壓縮機可以設置在

廠房內嗎？氫氣壓縮機可以同其他

氣體壓縮機設置在一起嗎？

GB50160《石油化工企業設計防火標準》5.3.1條：

1.可燃?xì)怏w壓縮機“宜”露天布置；

2.單機驅動功率等于或大于150KV的甲類氣體壓縮機廠房，不宜與其他甲乙丙類房間共用一座建筑物；

3.壓縮機的上方不得布置甲、乙和丙類工藝設備；

4.比空氣輕的可燃壓縮機半敞開式和封閉式廠房的頂部應采取通風措施；

5.除檢修承重區外，可燃?xì)怏w壓縮機廠房樓板宜采用透空鋼隔板，透空鋼隔板的面積不計入防火分區的建筑面積；

6.比空氣重的可燃?xì)怏w壓縮機廠房的地面，不宜設地坑或地溝；廠房內應有防止可燃?xì)怏w積聚的措施。

據上要求：甲類氣體的壓縮機且驅動功率等于大于150KV的，不宜和其他甲乙丙類房間共用一座建筑物。

9

●

問題答疑：吊車吊裝時，對機臂的

仰角有什么要求？

GB50484-2008《石油化工建設工程施工安全技術規范》5.2款“吊車作業”中的5.2.7條“吊車作業時，臂桿的最大仰角不得超過該機臂桿長度時仰角的規定”。

也就是說，要對照吊車的使用說明書和參數表，來確定仰角的要求。

HG/T20201-2000   GB6067.1   SH3536  HG30014中，都沒有對吊車作業時的仰角提出要求。同時，也沒有俯角的定義。

10

●

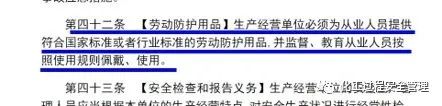

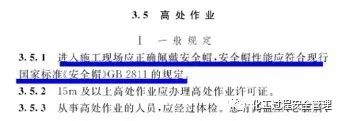

問題答疑：員工佩戴安全帽的要求，

在哪些標準規范中有具體要求？

在什么地方需要佩戴安全帽？

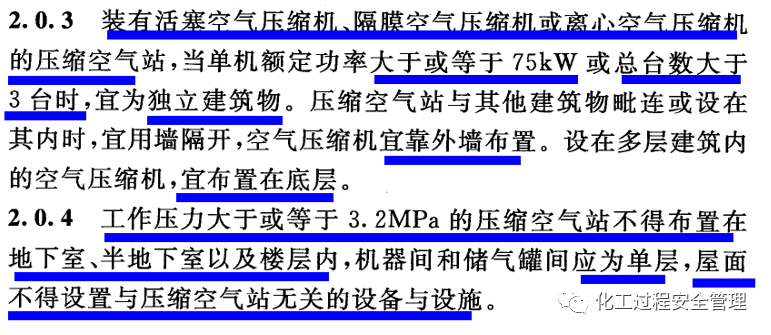

問題答疑：空氣壓縮機和儲罐設置

在廠房樓頂是否合規？

12

●

問題答疑：1.備用機泵入口閥門

要關閉？2.甲醇泵房不能有地溝？

3.氫氣壓縮機廠房不能用塑料窗

戶？請問以上三個問題的規范標

準依據是什么？

1.正常情況下，按照機泵操作使用說明書的要求，機泵在停機備用時，進出口閥門是要處于關閉狀態的；但如果按照工藝風險評估的結果，如果備用泵需要在自動聯鎖狀態下能夠保證在用泵非正常停機后自動啟動供液的話，該備用泵的進口閥門是可以打開的。

2.GB50160-2008（2018版）之5.3.3的第3款：“甲、乙A類液體泵房的地面不宜設地坑或地溝，泵房內應有防止可燃?xì)怏w積聚的措施”——所以，甲醇泵房內不能有地溝。

3. 氫氣壓縮機的廠房窗框不應采用硬聚氯乙烯窗，因為無法有效導除靜電，《石油化工全廠性倉庫及堆場設計規范》（GB50475-2008）第7.2.10條要求 儲存火災危險性為甲、乙類物料倉庫宜采用金屬門窗，不應采用硬聚氯乙烯門窗。

13

●

問題答疑：防爆電機、防爆燈具

、防爆控制箱、防爆燈，國家有

規定用戶企業定期檢測嗎？
