電氣設備接地原則
接地是為防止觸電或保護設備的安全而把電力電訊等設備的金屬底盤或外殼接上地線,利用大地作電流回路接地線的安全措施。往往表現為將設備和用電裝置的中性點、外殼或支架與接地裝置用導體作良好的電氣。接地的功用除了將一些無用的電流或噪聲干擾導入大地外,最大功用為保護使用者不被電擊。

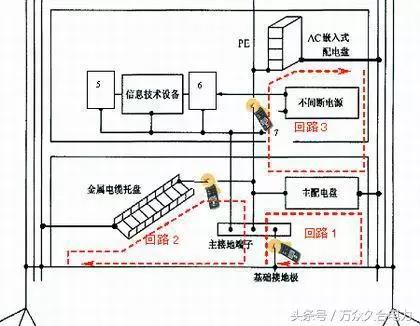

不同用途和不同電壓的電氣設備,除有特殊要求外,一般應使用一個總的接地體,按等電位聯接要求,應將建筑物金屬構件、金屬管道與總接地體相連接。
人工總接地體不宜設在建筑物內,總接地體的接地電阻應滿足各種接地中最小的接地電阻要求。

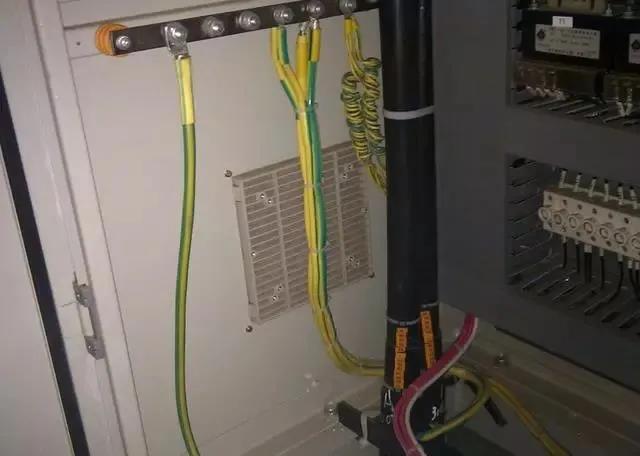

為保證人身和設備安全,各種電氣設備均應根據國家標準GB14050《系統接地的形式及安全技術要求》進行保護接地。保護接地線除用以實現規定的工作接地或保護接地的要求外,不應作其它用途。

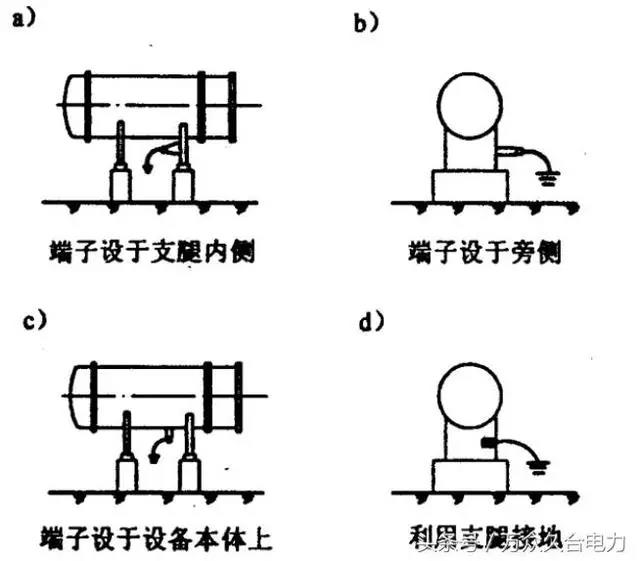

易燃易爆場所的電氣設備的保護接地
①易燃易爆場所的電氣設備、機械設備、金屬管道和建筑物的金屬結構均應接地,并在管道接頭處敷設跨接線。
②在1kV 以下中性點接地線路中,當線路過電流保護為熔斷器時,其保護裝置的動作安全系數不小于4,為斷路器時,動作安全系數不小于2。
③接地干線與接地體的連接點不得少于2個,并在建筑物兩端分別與接地體相連。
④為防止測量接地電阻時產生火花引起事故,需要測量時應在無爆炸危險的地方進行,或?qū)y量用的端鈕引至易燃易爆場所以外地方進行。
直流設備的接地。由于直流電流的作用,對金屬腐蝕嚴重,使接觸電阻增大,因此在直流線路上裝設接地裝置時,必須認真考慮以下措施:
①對直流設備的接地,不能利用自然接地體作為PE線或重復接地的接地體和接地線,且不能與自然接地體相連。
②直流系統的人工接地體,其厚度不應小于5mm,并要定期檢查侵蝕情況。
變(配)電所的接地裝置
①變(配)電所的接地裝置的接地體應水平敷設。其接地體采用長度為2.5m、直徑不小于12mm的圓鋼或厚度不小于4mm的角鋼,或厚度不小于4mm的鋼管,并用截面不小于25mm×4mm的扁鋼相連為閉合環形,外緣各角要做成弧形。
②接地體應埋設在變(配)所墻外,距離不小于3m,接地網的埋設深度應超過當?shù)貎鐾翆雍穸?,最小埋設深度不得小于0.6m。
③變(配)電所的主變壓器,其工作接地和保護接地,要分別與人工接地網連接。
④避雷針(線)宜設獨立的接地裝置。
