如何進行高質量危險與可操作性(HAZOP)分析技巧(七) - 完成節點的HAZOP分析
1 首先需要完成節點描述 2 然后,確定該節點的設計基礎或者操作意圖
e) 安全閥的數據,包括設計的釋放情景,最大釋放量,進出口尺寸,釋放位置等。
3 之后,HAZOP組長需要和小組簡要討論一些該節點可能存在的主要危險 4 最后,HAZOP小組可以使用引導詞進行該節點的詳細HAZOP分析
通常有兩種做法,其中的一種是根據節點內的主要的事故情景,如火災、爆炸、毒性氣體泄漏造成的廠內和/或廠外影響,識別發生的原因,并記錄在HAZOP分析表格內。這樣做法的好處是速度快,壞處是對HAZOP秘書的要求相當高,記錄員需要上下來回移動記錄表格,將相應的討論記錄在適當?shù)囊龑?dǎo)詞下。因?yàn)椋⒉皇撬械腍AZOP小組成員能夠同時集中注意在同一類的事故中,也不是所有的偏離狀態會導致同樣的事故后果。這種HAZOP分析方法類似于頭腦風暴,邏輯性差,容易導致遺漏。
另一種典型的做法是按照引導詞按順序分析。最適合開始的引導詞就是“沒有+流量”了。以上述提到的節點2為例,“沒有流量”可能的偏差原因有:
1.1.SDV-01失效關閉
1.2.SDV-01閥門所在的管線堵塞(根據工藝情況可能是低流量)
1.3.LCV-01失效關閉
1.4.LCV-01卡在關的位置
1.5.PCV-01失效關閉
1.6.PCV-01卡在關的位置
1.7.P-01跳停
1.8.管線泄漏
1.9.維修后導淋閥忘記關閉
需要提醒注意的是偏差原因的編號方式,第一個1為引導詞編號,后續的1到9為該引導詞下識別出的偏差的順序號,為描述方便,此處省略了前面的節點編號2,如果使用商用HAZOP軟件的化,這些編號可以自動產生。另外,上一章《如何劃分節點》中曾經提到,節點之間的分割設備,如閥門SDV-01只需要分析一次,如果“1.1.SDV-01失效關閉”的偏差已經在第1個節點里面已經討論過,在節點2中直接提及節點1的分析即可。否則,可以在本節點內詳細討論。
當所有的偏差都識別出來后,HAZOP小組可以回到第一個偏差,
識別可能的最嚴重后果;
識別現有的保護措施(注意這些保護措施必須是已經安裝并已經執行的,否則需要作為建議或者改進行動項記錄);
評估其風險,根據第二章建立的風險可接受標準/風險矩陣。先確定后果的嚴重程度指數,再確定頻率指數,而后根據矩陣確定殘余風險是否可以接受;
如果風險不能接受,提出改進措施(HAZOP建議只有在需要的時候才提出)?;蛘呷绻枰M(jìn)一步使用其它工具或者更復查的方法進行研究,具體描述進一步研究的方案。

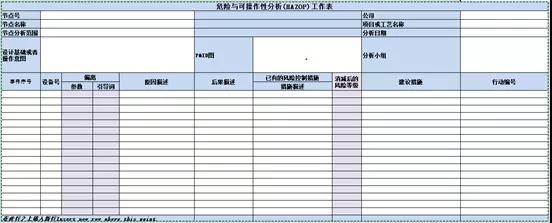

這樣的分析方法是先列出所有失效情景(偏離的原因),在逐一分析后果比較有條理,而且一旦失效情景識別出來,HAZOP小組必須進行分析,可以避免因?yàn)闀r(shí)間或其它的壓力情況下,分析小組遺漏一些情景。當該引導詞下所有的情景分析完成后,小組可以進行下一個引導詞的討論,一直完成所有的引導詞討論,所有的討論內容可以記錄使用下面的記錄樣表中。
需要特別指出的是,上述識別的失效情景1.1,1.2 和1.7直接的后果是失去流量,和物料輸送有關,也和引導詞“沒有+流量”很貼切,而情景1.3和1.4,失去進泵P-01流量的同時,影響儲罐T-01的液位,情景1.5和1.6,失去氮?dú)獾那闆r下,導致儲罐T-01的壓力低。所以情景1.3和1.4可以在“高+液位”的引導詞下討論,而情景1.5和1.6可以在“低+壓力”引導詞下討論,這樣是完全可以的,避免所有失效的情景都在“沒有+流量”引導詞下討論。具體做法上,HAZOP組長有權利決定記錄的位置,重要的是,HAZOP組長必須在所有的節點的討論中保持一致。同樣的,對失效情景1.8和1.9也是如此。
從上述的討論可以看到,一個工藝的HAZOP分析過程中,在節點內或者不同的節點之間,工藝參數的偏離(失效情景)造成的后果,如流量、溫度、壓力、液位等是相互關聯的,流量的變化導致的是液位或者壓力的變化,溫度的變化會導致壓力或者流量的偏離等,而且這個影響不一定在所討論的節點內,可能涉及到整個工藝。HAZOP組長必須具備系統化思維的能力,才能幫助提高HAZOP分析的效率。以下列舉了三個例子:
c) LCV-01失效關閉,可以導致儲罐T-01高液位發生溢流,也可能導致泵P-01進口沒有流量發生汽蝕,密封泄漏,同時導致或下游裝車(節點3)和用戶使用供應的中斷(節點4)
總之,具體節點的HAZOP分析,可以根據以下四部曲完成: a) 完成節點描述 b) 確定節點的設計基礎或者操作意圖 c) 簡要討論主要危險 d) 使用引導詞完成節點分析
完成節點2的所有討論后,HAZOP分析小組可以繼續節點3和4的分析。在分析方法上與節點2完全相同。唯一的區別,從泵P-01到SDV-02和SDV-03的管線部分,是節點3和4重復的分析范圍,只要在節點3或者節點4分析一次即可,但必須在另一個節點內備注或提及一下。
綜上所述,HAZOP分析沒有最佳方式,但是必然有一些方式優于其它方式,好的分析方法不但可以提高效率,而且可以減少遺漏,這取決于組長的習慣和系統化思維的能力。某一個失效情景的偏離原因,可能是另一個情景的后果,一個情景的后果也可能是另一個情景的偏離原因,也就是所謂的因即果,果即因,但是HAZOP分析不應滿足于表面的后果,它關注因果鏈中最壞的結果,以適當分析并確保風險受控。
