消防疏散涉及到建筑、給排水、暖通、電氣、裝修專業，安全有效的疏散涉及到各專業子項，主要有疏散路線、疏散通道、疏散門、消防噴淋、防排煙、疏散照明、疏散指示、火災聲警報器、消防應急廣播。其中消防設施、消防設備對于消防安全疏散起到?jīng)Q定性作用。

從電氣專業角度來講，火災時指導人員疏散的消防設備從感官上區分為兩種，一是視覺設備引導即疏散照明、疏散指示，火災光警報器；二是聽覺設備即火災聲警報器，火災光警報器和消防應急廣播。

火災聲警報器、火災光警報器和消防應急廣播的設置有不同解讀，如聲光警報器跟隨消火栓設置，或計算環境噪聲在計算覆蓋半徑，或簡單粗暴按25m，下面就具體闡述正確且行之有效的設計做法。

#1火災報警器

一、火災警報器分類：

火災警報器可分為：

火災光警報器

火災聲警報器

火災聲光警報器

備注：設計與施工采用火災聲光警報器產品居多，僅采用光或聲警報器非常少

設計原則：火災光警報器的設計原則須遵循“火規”+“火集”，即《火災自動報警系統設計規范》GB50116-2013第6.5節、第7.5節 和《火災自動報警系統設計規范圖示》14X505-1第54頁和55頁、第65頁。

二、火災光警報器設計做法

1 火規要求平面位置

每個樓層的樓梯口、消防電梯前室、建筑內部拐角等處的明顯部位，且不宜與安全出口指示標志燈具設置在同一面墻上

條文解析：光警報器刺眼，影響人員識別出口指示標志燈。

2 火規要求立面高度

當火災警報器采用壁掛方式安裝時，其底邊距地面高度應大于2.2m。

做法解析：高度上限雖未明確，但應合理設置，最利于人員辨別的高度是2.2m～2.5m

3 做法圖示

火災光警報器設在樓梯口，不與疏散出口標志燈在同一面墻

火災光警報器設在建筑內部拐角

火災光警報器設在消防電梯前室，消防電梯前室與樓梯口合用火災光警報器，不與疏散出口標志燈在同一面墻

三、火災聲警報器設計方法

1、火災聲警報器設計方法（適用所有項目）

火規要求平面位置：

每個報警區域內應均勻設置火災警報器，其聲壓級不應小于60dB；在環境噪聲大于60dB的場所，其聲壓級應高于背景噪聲15dB。

條文解析：光警報器刺眼，影響人員識別出口指示標志燈。

服務半徑：

火規無明確要求?；鸺床怀^25m設置一個，兩個警報器設置間距按25m。

火規要求立面高度：

同火災光警報器。

2、火災聲警報器設計方法（僅住宅項目）

火規要求平面位置、服務半徑、火規要求立面高度同上

住宅項目特別放寬要求：

每臺聲警報器覆蓋的樓層不應超過3層

條文解析：可按豎向同位置每3層設置聲警報器。

3、做法圖解

服務半徑如下圖所示，按服務半徑25m時，走道寬度為1.3m時，兩個火災光警報器間距約50m，這對于火災疏散是不利的。參照疏散指示標志的間距20m，工程設計聲警報器設置間距建議25m。同樣，消防應急廣播設置間距建議25m。

兩個火災聲警報器設置間距按25m。

四、火災聲光報警器做法

工程設計與施工，多采用火災聲光警報器，很少采用單獨功能的光或聲警報器。

設計做法：將上文中光警報器或聲警報器圖例改為聲光警報器圖例，其他原則同。

#2消防應急廣播

設計原則：消防應急廣播的設計原則須遵循“火規”+“火集”，即《火災自動報警系統設計規范》GB50116-2013第6.6節、第7.6節和《火災自動報警系統設計規范圖示》14X505-1第65頁和《民用建筑電氣設計標準》GB 51348-2019第13.3.6-5。

一、消防應急廣播設計做法

1 火規要求平面位置：

民用建筑內揚聲器應設置在走道和大廳等公共場所。在環境噪聲大于60dB 的場所設置的揚聲器，在其播放范圍內最遠點的播放聲壓級應高于背景噪聲15dB?？头吭O(shè)置專用揚聲器時，其功率不宜小于1W。

2 服務半徑：

應能保證從一個防火分區內的任何部位到最近一個揚聲器的直線距離不大于25m，走道末端距最近的揚聲器距離不應大于12.5m。

3 設備功率

每個揚聲器的額定功率不應小于3W。（常規產品有3W或5W）

4 火規要求立面高度

壁掛揚聲器的底邊距地面高度應大于2.2m。

做法解析：高度上限雖未明確，但應合理設置，工程設計高度建議2.2m～2.5m

5 設置位置

《民用建筑電氣設計標準GB 51348-2019》第13.3.6-5 電梯前室、疏散樓梯間內應設置應急廣播揚聲器

做法解析：樓梯間內可每3層設置應急廣播、電梯前室每層設置。

二、消防應急廣播設計方法（僅住宅項目）

火規要求平面位置、服務半徑、設備功率、火規要求立面高度：同上

住宅項目特別放寬要求

每臺消防應急廣播覆蓋的樓層不應超過3層

條文解析：可按豎向同位置每3層設置聲警報器，電梯前室須每層設置。

三、做法圖示

消防應急廣播，到最近一個揚聲器的直線距離小于25m，走道末端距最近揚聲器距離小于12.5m。

#3聲壓級計算

規范中條文提及：“環境噪聲大于60dB 的場所設置的揚聲器，在其播放范圍內最遠點的播放聲壓級應高于背景噪聲15dB”。此條文一直是絕大多數設計師無所適從的，不知道規范具體是要求什么，要怎么做。下面我們就一起來了解此條規范做法。

聲警報器或消防應急廣播聲壓級規范要求

《火災自動報警系統設計規范》GB50116-2013

6.5.2 每個報警區域內應均勻設置火災警報器，其聲壓級不應小于60dB；在環境噪聲大于60dB的場所，其聲壓級應高于背景噪聲15dB。

6.6.1-2 在環境噪聲大于60dB的場所設置的揚聲器，在其播放范圍內最遠點的播放聲壓級應高于背景噪聲15dB。

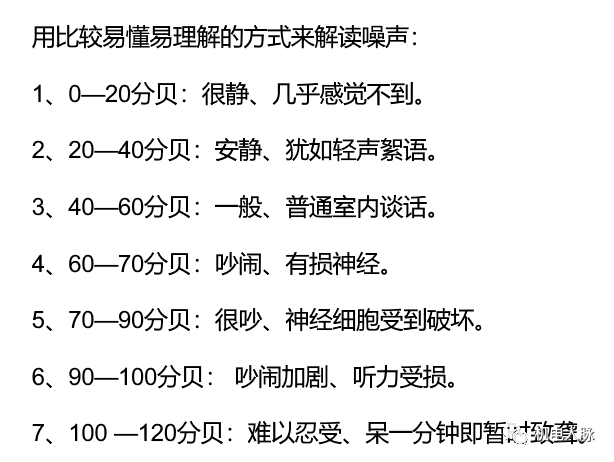

環境允許噪聲級

《民用建筑隔聲設計規范》對于住宅、學校、醫院、旅館、辦公、商業建筑的允許噪聲級均小于或小于等于60dB。

從規范限值要求所知，基本沒有大于60dB的場所，所以按前文規范條款要求設計聲警報器間距25m，消防應急廣播服務半徑25m設置，可滿足一般常規項目，無需特別關注聲壓級的問題。

雖然常規項目幾乎涉及不到，但是絕大多數設計還是有所追求，希望能夠?qū)l款都了解，掌握。

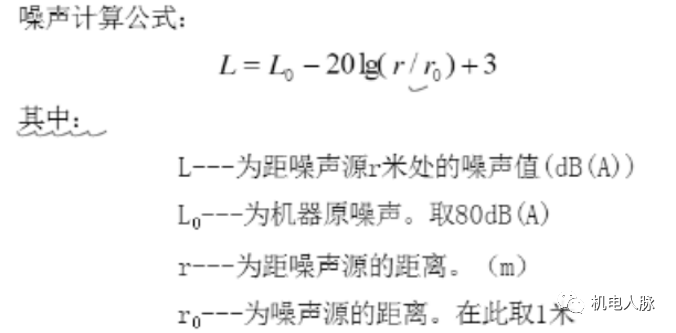

聲壓級的計算舉例

已知參數：假設聲光警報器或消防應急廣播的靈敏度為90dB。

規范要求：環境噪聲大于60dB 的場所設置的揚聲器，在其播放范圍內最遠點的播放聲壓級應高于背景噪聲15dB。

計算結果

當環境噪聲61dB時，最遠點的播放聲壓級應為76dB，則最遠點距離聲光警報器或消防應急廣播為7m。

當環境噪聲70dB時，最遠點的播放聲壓級應為85dB，則最遠點距離聲光警報器或消防應急廣播為2.5m。

當環境噪聲80dB時，最遠點的播放聲壓級應為95dB，設備已無法滿足，需采用靈敏度大于95dB的設備。
