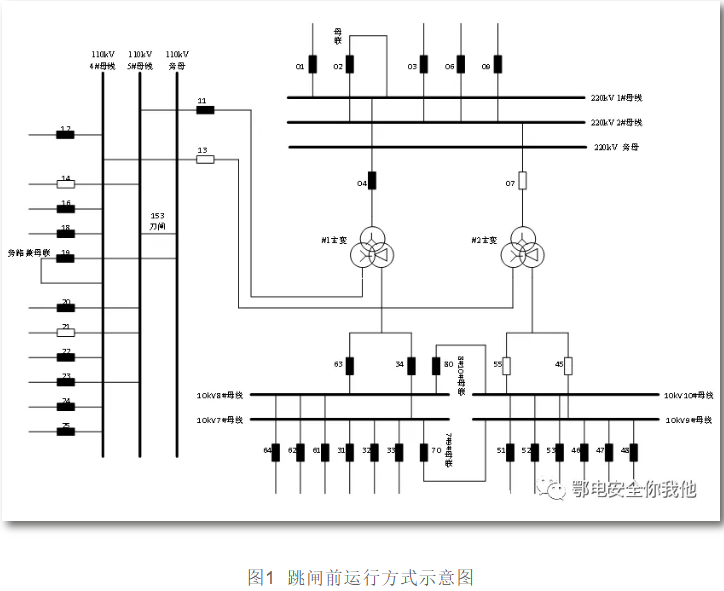

220千伏電壓等級設備中，01、04開關接#1母線運行，03、06、09開關接#2母線運行，02開關聯絡#1、#2母線運行，07開關處于檢修狀態。

110千伏電壓等級設備中，11、20、23開關接5#母線運行，12、16、18、22、24、25開關接4#母線運行，19開關聯絡4#母線、旁母運行，153刀閘聯絡5#母線、旁母運行，14、21開關熱備用，13開關處于檢修狀態。

10千伏電壓等級設備中，31、32、33、34開關接7#母線運行，61、62、63、64開關接8#母線運行，46、47、48開關接9#母線運行，51、52、53開關接10#母線運行，70開關聯絡7#、9#母線運行，80開關聯絡8#、10#母線運行，45、55開關處于檢修狀態。

#1主變跳閘后110千伏母線、10千伏母線失壓，造成負荷損失37MW。

09:12  搶送14開關，該站110千伏母線由帶電。

09:14  退出#1主變220千伏復壓過流三段保護。

09:24  將#1主變（04、11、34、63開關）由熱備轉運行，相關保護按現場運行規程執行。

09:29  #1主變?cè)囁统晒Γ謴?fù)運行。損失負荷恢復供電。

跳閘后運維人員檢查主變本體、三側設備未發現明顯故障點，調閱保護動作報文顯示動作電流2.469A（接近主變高壓側額定二次電流2.51A），檢查220千伏、110千伏故障錄波器波形圖發現無故障電流突變量、無電壓擾動記錄，綜合判斷本次跳閘事件中一次設備無故障。

#1主變雙套保護為北京四方公司CSC-326型裝置，版本號1.56，2006年12月投運?，F(xiàn)場檢查發現，A套保護高壓側復壓過流三段1時限動作、出口跳主變?nèi)齻?cè)，動作電流2.469A，B套保護未動作。

（1）僅單套保護裝置動作分析

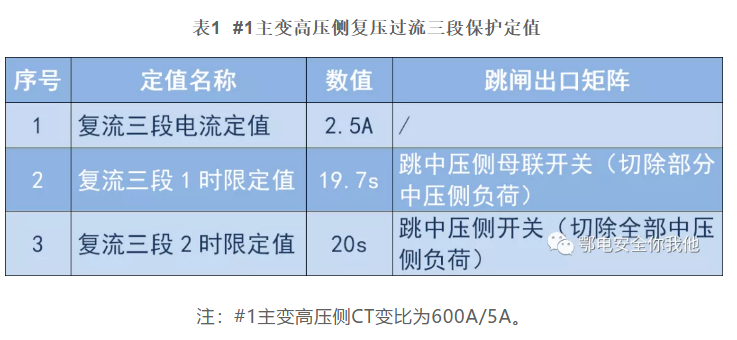

現場檢查#1主變兩套保護裝置，A、B套高壓側復壓過流三段保護定值一致，電流定值為2.5A，1時限動作時間為19.7s、跳閘矩陣為跳#1主變?nèi)齻?cè)，2時限動作時間為20.0s、跳閘矩陣為無動作出口。

根據相關校驗規程和技術規范，流入保護裝置的二次電流在小于95%整定值時應可靠不動作，在大于105%整定值時應可靠動作；95%~105%范圍內為臨界值，即在該范圍內保護動作或不動作均可視為正?，F(xiàn)象，對應#1主變高壓側復壓過流三段保護動作臨界值范圍為2.375A—2.625A。

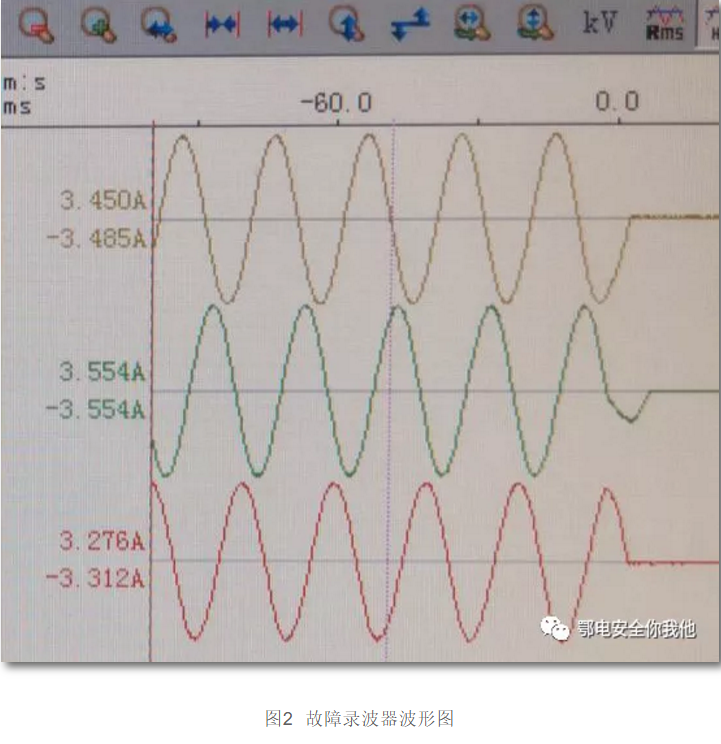

如圖2所示，根據變電站故障錄波器記錄，跳閘時刻#1主變高壓側二次最大相電流有效值為2.498A。A套保護裝置動作報文顯示該時刻動作電流為2.469A。即此時刻流入兩套主變保護裝置的高壓側二次電流均在動作臨界值范圍內，無論是保護動作或不動作均可視為正常現象。故根據所下達的保護裝置定值及當時電網運行情況，A套保護動作、B套保護不動作的行為是正常的。

 綜上所述，結論如下：

本次#1主變跳閘的直接原因是負荷控制不到位，#1主變電流滿足保護動作條件引發保護動作；由于#1主變保護裝置跳閘矩陣設置錯誤，導致停電范圍擴大。

本次跳閘事件暴露出如下問題：

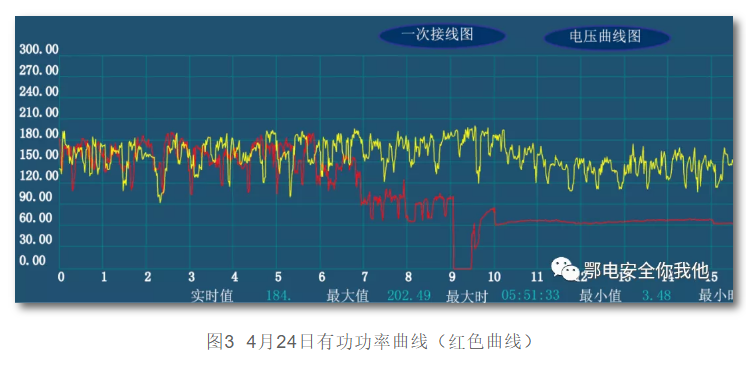

在#2主變檢修情況下，負荷管控措施不到位，未做好運行主變跳閘的事故預案，導致部分用戶未按調度要求做好負荷控制工作。

所下達的保護定值清單中，#1主變高壓側復壓過流三段保護僅允許變壓器在額定容量下運行20s，造成#1主變?cè)谪?fù)荷較大時存在跳閘風險。

保護裝置定值修改后，未采取有效措施確保裝置定值與定值單一致，導致#1主變保護裝置未按照預期行為動作。

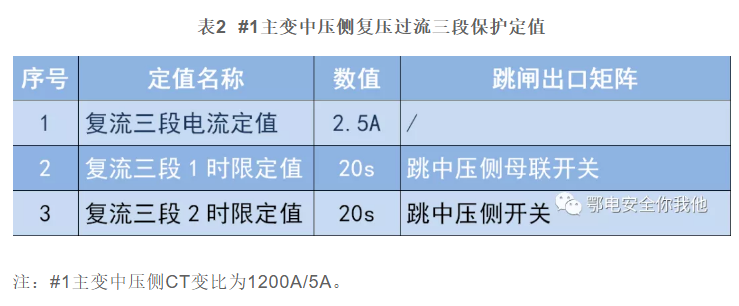

主變高壓側過負荷告警定值大于復壓過流三段保護定值，導致保護動作跳閘前無法發出過負荷告警信號。中壓側復壓過流三段定值與高壓側一致，存在保護越級跳閘的風險。

根據#1主變跳閘事件分析結論，為避免并列運行變壓器中一臺變壓器檢修情況下運行變壓器跳閘及重要用戶停電風險，提出如下建議。

充分考慮運行主變所帶負荷特性，合理轉移負荷，確保運行主變有可靠的負荷裕度。及時通知重要用戶，對負荷大的客戶提示嚴格控制負荷水平，對存在停電風險的用戶提示準備停電預案。

變壓器過負荷類保護定值整定計算應合理考慮變壓器承載能力，并保證足夠的可靠系數。變壓器承載能力應依據變壓器廠家資料確定，可參考與變壓器出廠時間對應有效的《電力變壓器負載導則》和《電力變壓器運行規程》。

嚴格執行繼電保護定值修改流程等相關管理制度，確保裝置定值與下發定值單完全一致。開展變壓器保護裝置定值及壓板投切狀態排查，發現問題及時整改。

反映主變過負荷保護的告警段定值與跳閘段定值間應有級差，確保變壓器負荷過大時，由告警段保護先發信，以便調控和運維人員采取措施，避免主設備不必要的跳閘。此外，主變高、中壓側保護應在電流、時間上做到有效配合，確保保護動作行為的正確性。
