腳手架的48個驗收標準和44個驗收細節,確保萬無一失!

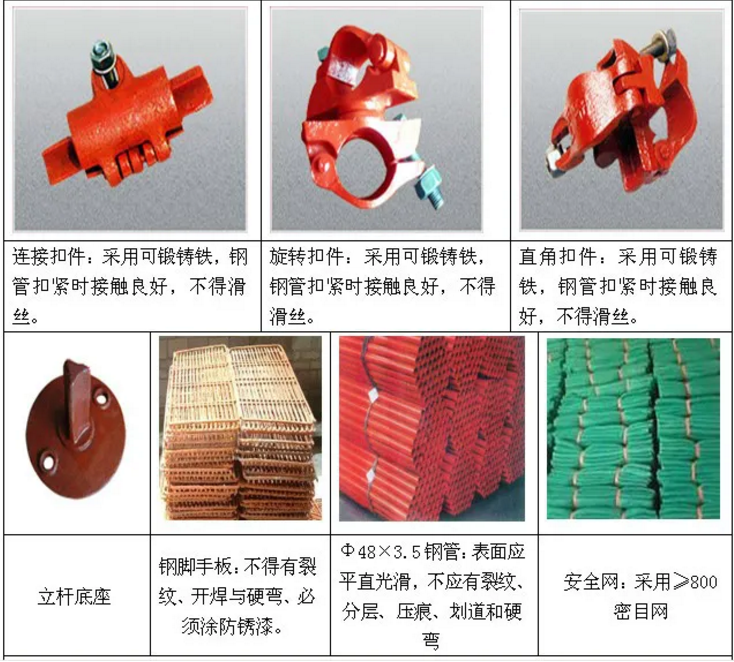

A-1:材料應按國家現行標準進行100%外觀檢查,所有腳手架材料經檢驗合格后進行合格品標識妥善保管,必須具備產品質量合格證、生產許可證、專業檢測單位檢測報告。
A-2

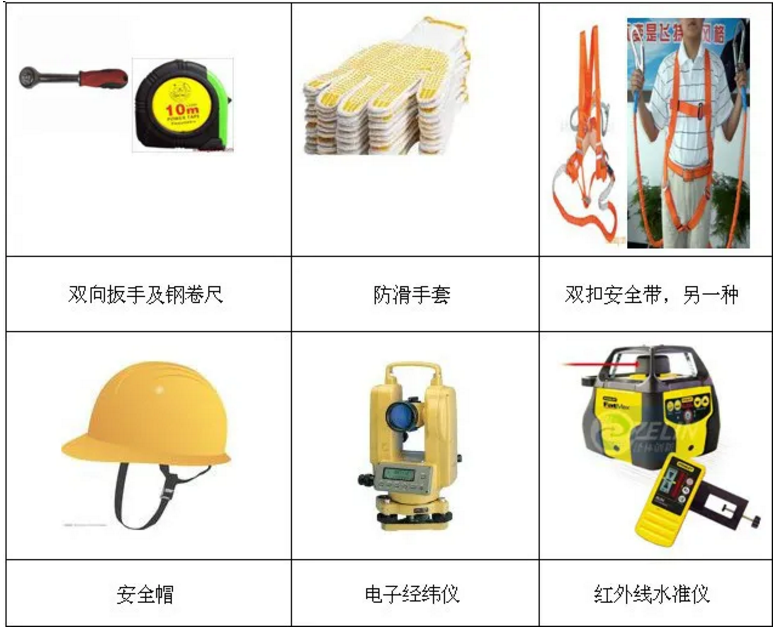

安全防護設備及測量作業設備齊全
A-3
總包單位向甲方項目部申報的腳手架搭設專項施工方案通過后,組織施工單位進行技術交底并做好書面交底記錄。
A-4
所以腳手架作業人員必須持證上崗。
A-5
圖紙深化:按照腳手架搭設專項方案圖紙跟建筑物施工圖核對,計算立桿的步距及橫距,并繪制立桿放線定位圖及懸挑卸載層懸挑鋼梁排版圖。
A-6
基礎要求:采用混凝土硬化處理,混凝土厚度≥100mm,混凝土標號≥C20,必須滿足腳手架搭設施工方案的荷載要求,按照立桿放線定位圖放線。
A-7

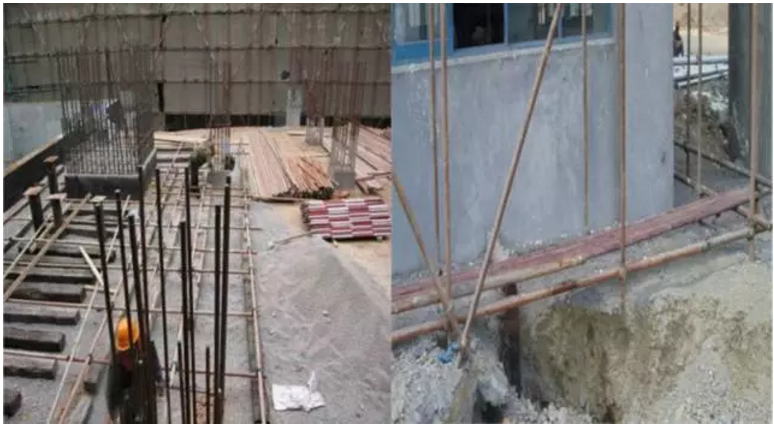

基礎周邊設置排水溝,基礎地面不積水,接地線采用40mmХ4mm鍍鋅扁鋼用兩道螺栓卡箍與立桿主體結構連成一體,防雷接點≥四處(建筑物四個大角設置防雷點),并滿足防雷專項方案要求,保證防雷接地有效。
A-8

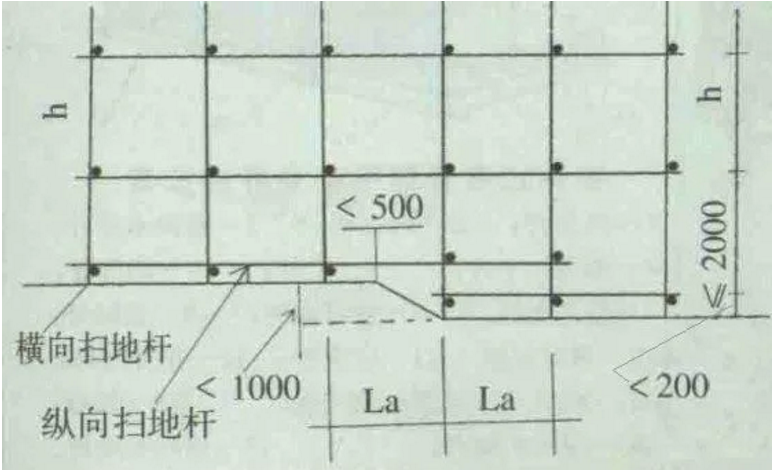

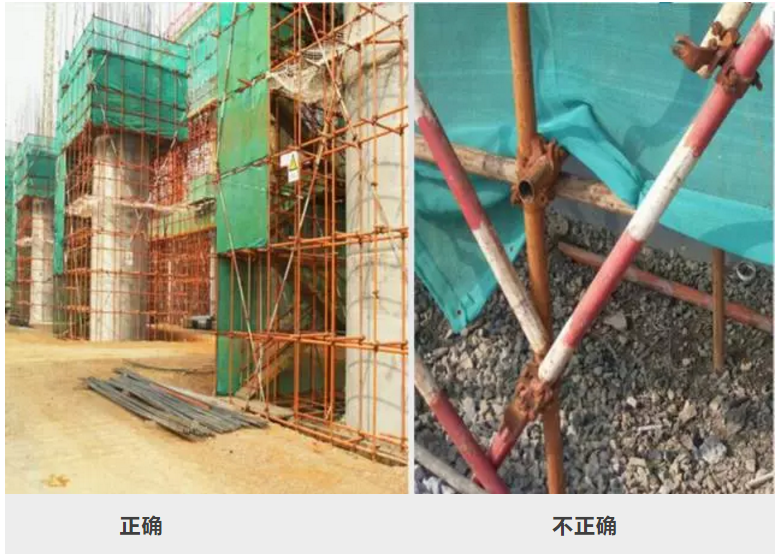

縱橫向掃地桿:縱向掃地桿采用直角扣件固定在距底座下皮20cm處的立柱上,橫向掃地桿則用直角扣件固定在緊靠縱向掃地桿下方的立柱上,通道出入口位置,有存在絆倒的危險時可不用安裝掃地桿。

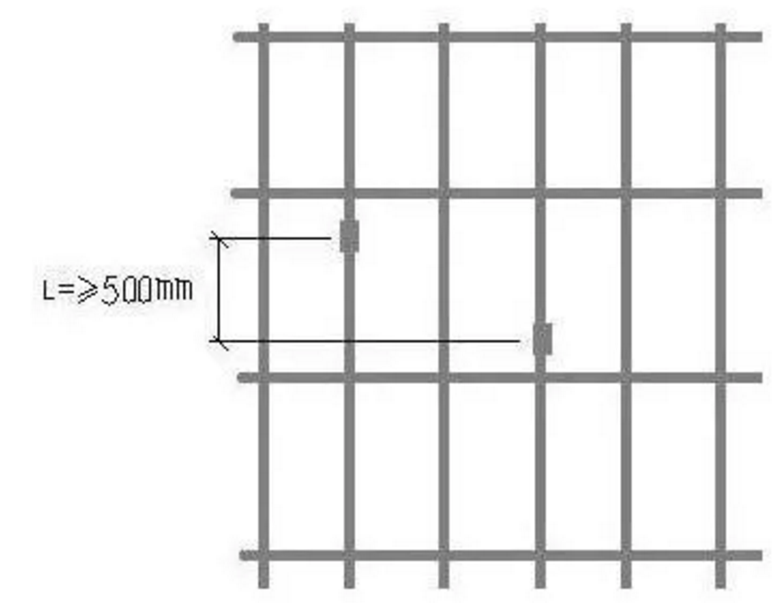

立桿兩個相鄰立柱接頭避免出現在同步同跨內,并在高度方向錯開的距離不小于500mm。

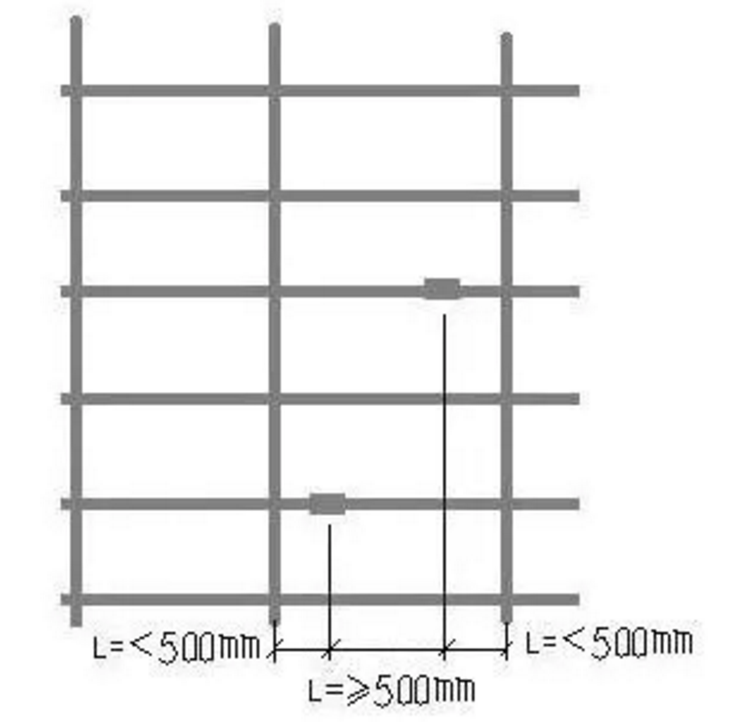

縱向水平桿相鄰接頭水平距離不小于500mm,各接頭距立柱的距離不大于500mm,接頭交錯布置,不在同步,同跨內。
剪刀撐斜桿的接長采用扣件進行搭接。長度不少于1m,不小于3個扣件
A-12

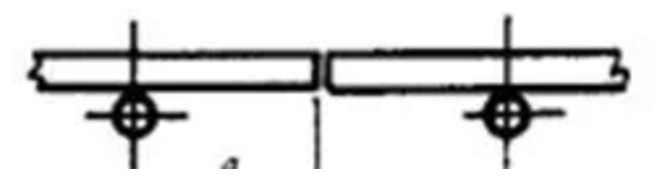

對頭鋪設的腳手板接頭下面必須設置兩根小橫桿,板端距小橫桿100~150mm。

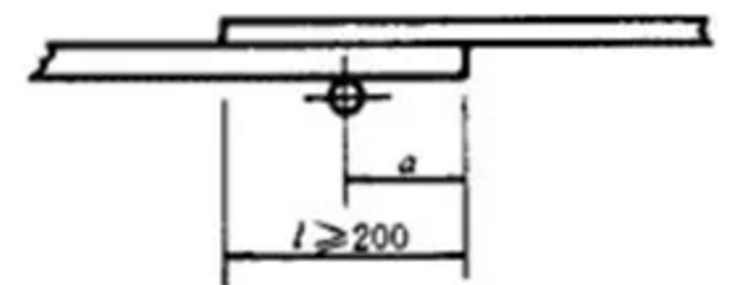

搭接的腳手板必須搭在小橫桿上,搭接長度不小于200mm。拐彎處的腳手板必須交叉搭鋪,,接縫的搭接長度a≥100mm,L≥200mm,每張腳手板必須四點綁扎。

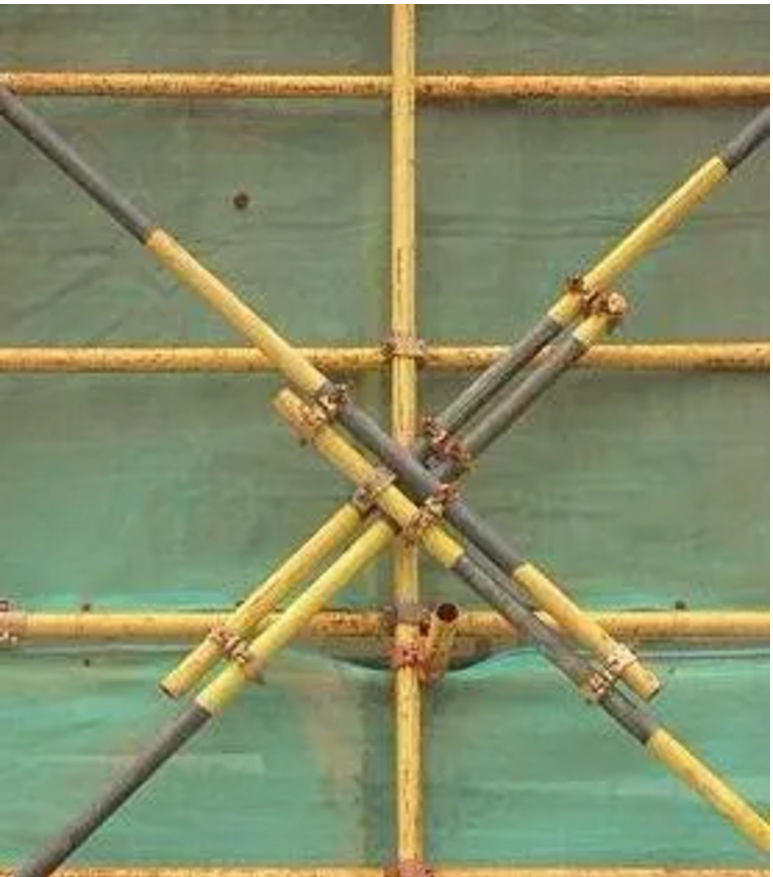

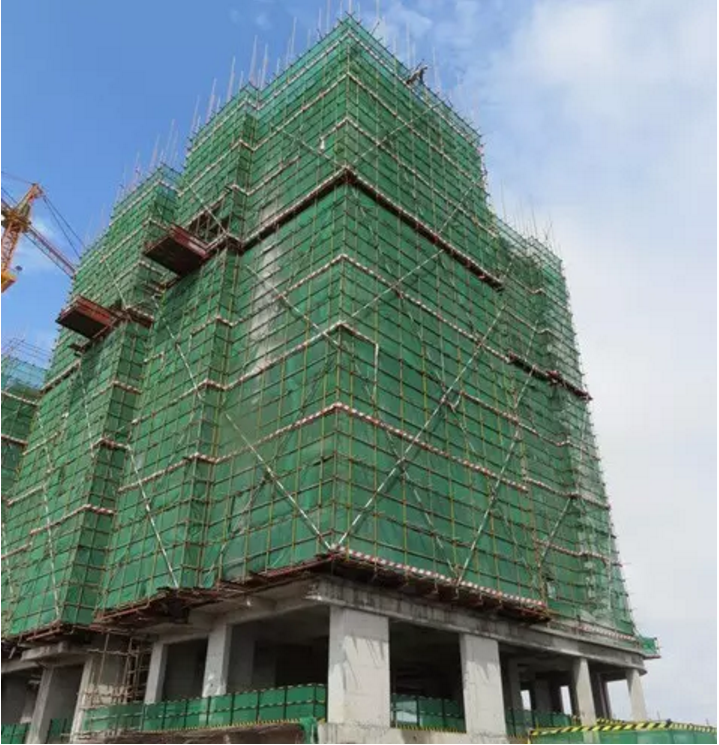

腳手架應在外側立面整個長度和高度上連續設置剪刀撐。

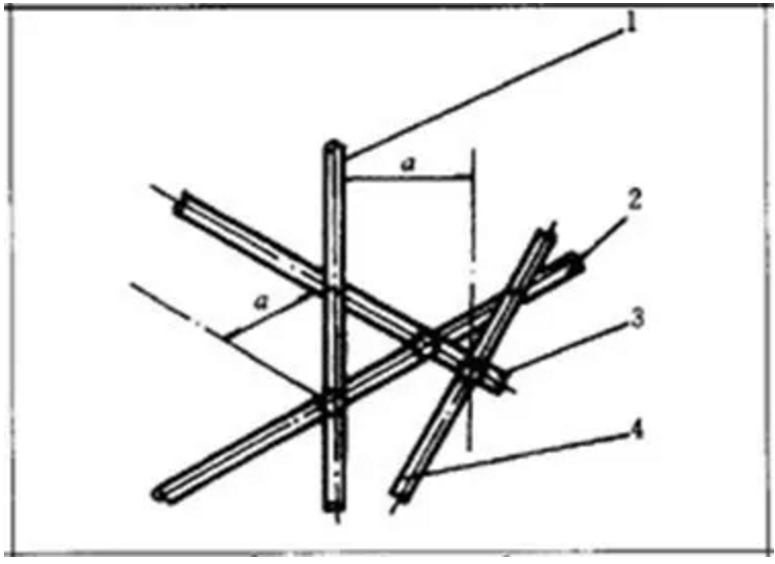

主節點處各扣件中心點距離要求:a≤150mm。(1、立桿2、縱向水平桿3、橫向水平桿4、剪力撐)

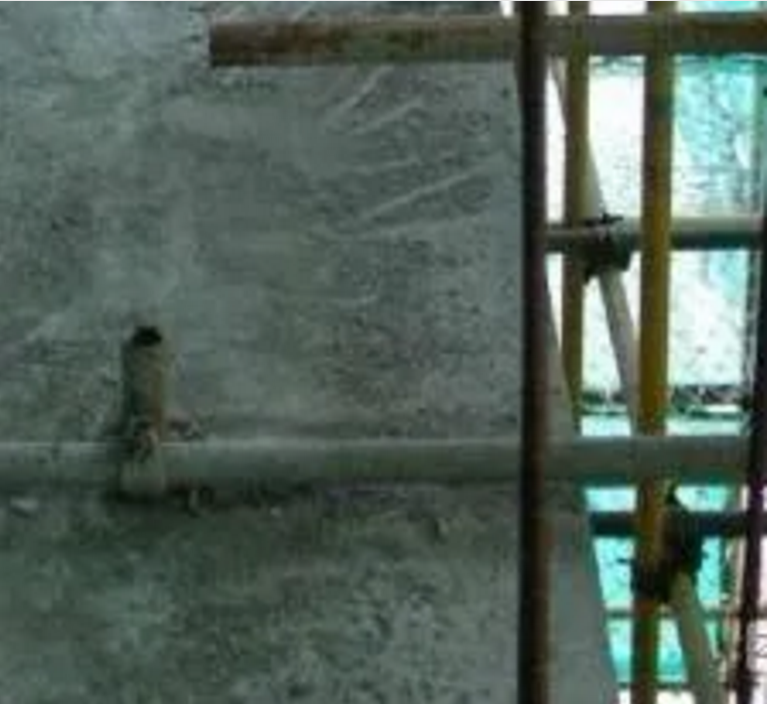

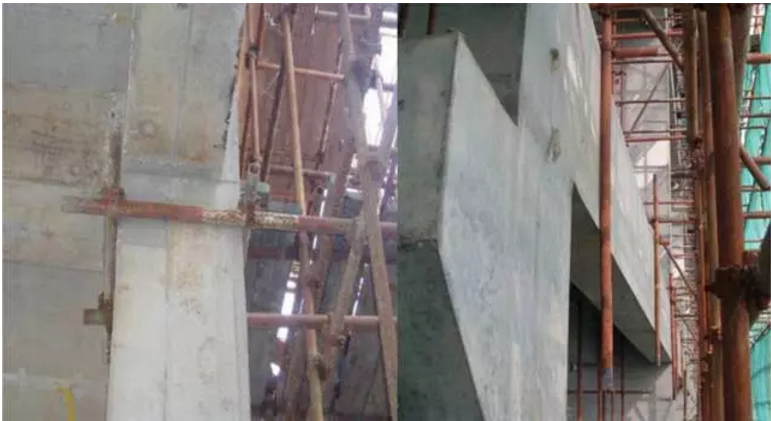

A-16 連墻件采用剛性連接,按兩步三跨設置,但要滿足連墻桿覆蓋面積≤27m2,在結構混凝土側面預埋Φ20鋼筋,鋼筋預埋長度及及焊接寬度必須滿足專項方案荷載要求,連墻桿靠近主節點設置,偏離主節點的距離≤300mm。
A-17

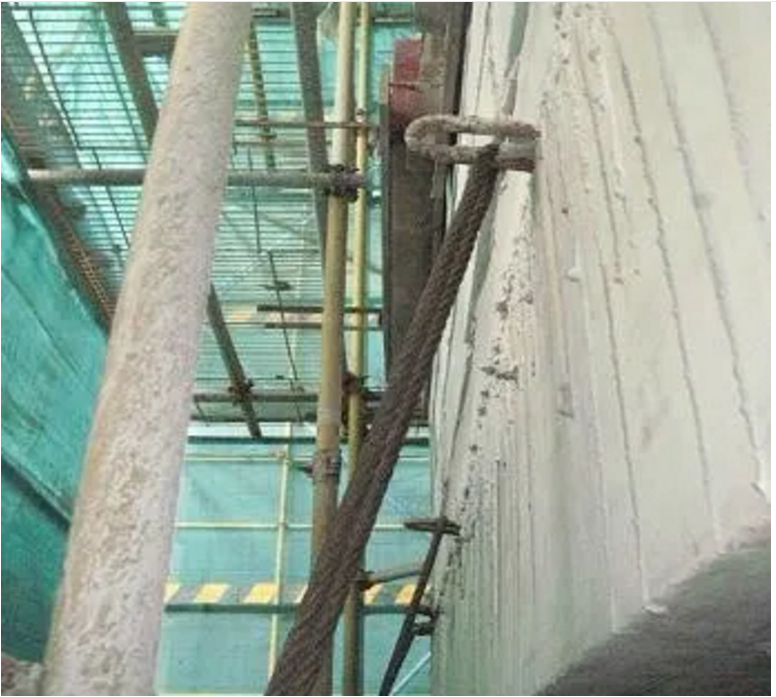

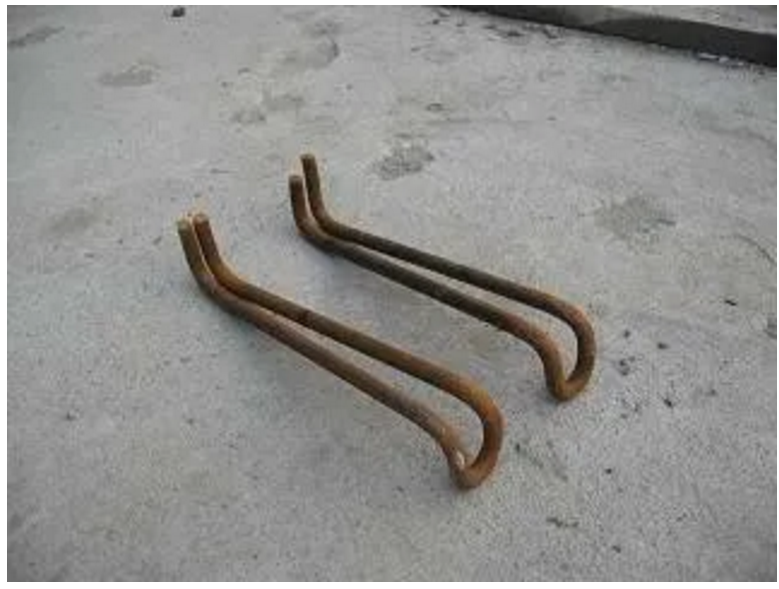

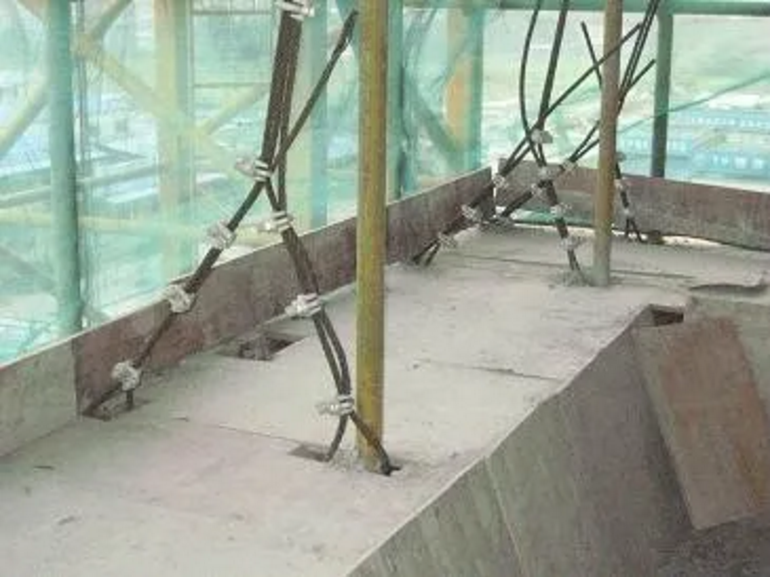

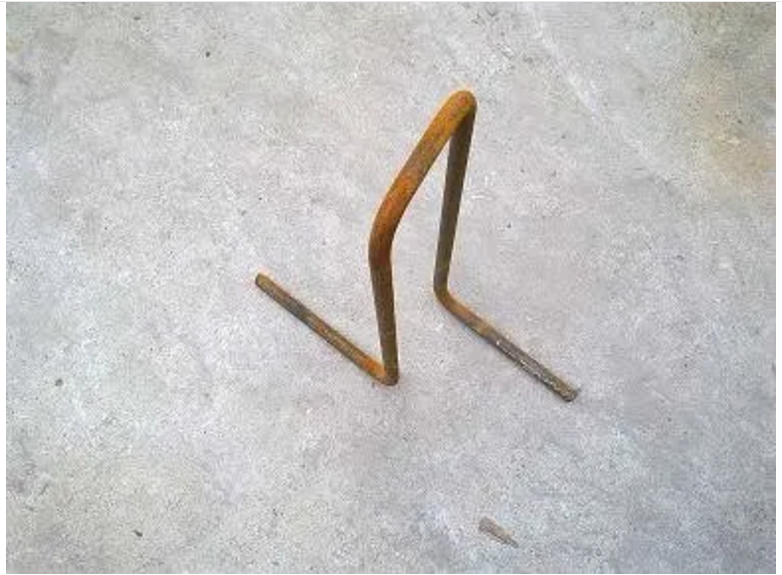

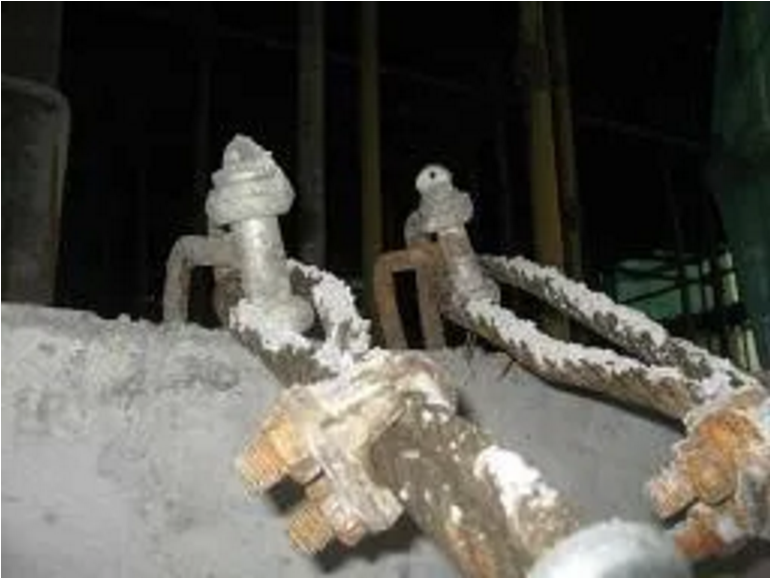

鋼絲繩卸載預埋件原材料要求:采用直徑≥Φ20圓鋼,推薦使用預埋螺母裝配式預埋件,預埋長度必須滿足專項方案荷載要求。
鋼絲繩卸載預埋件安裝要求:預埋位置結構梁外側,混凝土未夠28天齡期嚴禁連接卸載鋼絲繩。
鋼絲繩卸載預埋件錯誤做法:預埋件安裝在結構梁面上,給外墻施工留下滲漏隱患。
A-19
懸挑載預埋件原材料要求:采用直徑≥Φ20圓鋼,嚴禁使用螺紋鋼,預埋長度必須滿足專項方案荷載要求;
懸挑載預埋件錯誤做法:嚴禁后期焊接固定。

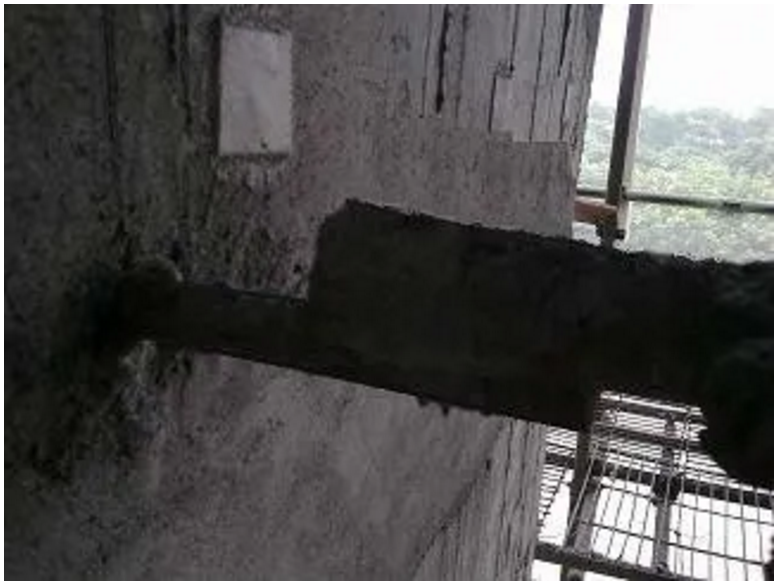

腳手架預埋連墻件要求:采用直徑≥Φ20圓鋼預埋件,并跟腳手架滿焊連接,預埋件嚴禁使用螺紋鋼,預埋長度及焊接長度必須滿足專項方案荷載要求;推薦使用、預埋鋼板螺母的連接方法。
腳手架預埋連墻件錯誤做法:預埋件安裝在結構梁面上,給外墻施工留下滲漏隱患。

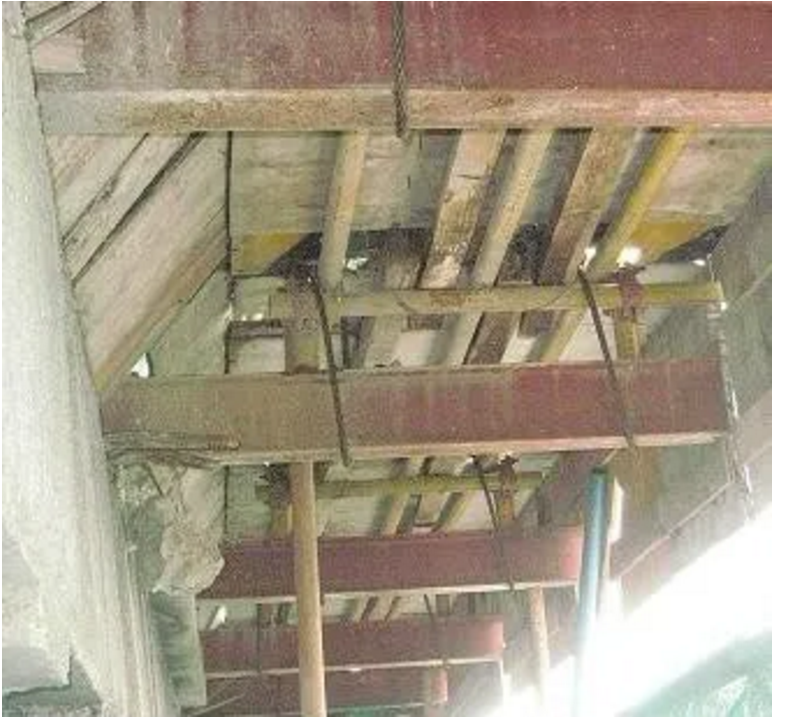

懸挑卸載設置要求:懸挑鋼梁采用≥16號工字鋼,工字鋼懸挑架體高度(無鋼絲繩卸載)不能超過24m;如高度超過24m的要有專項卸載方案,經監理及甲方確認方可實施。
A-22

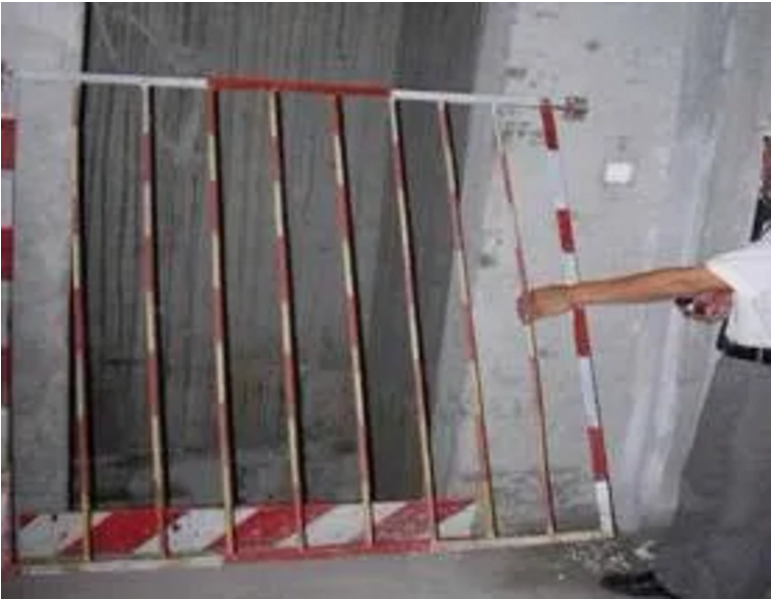

電梯洞口防護欄要求:護欄高度≥1.6m,豎向鋼筋間距≤100mm,頂部標準樓層及警示語,底部安裝180mm高踢腳板,踢腳板采用≥9mm厚膠合板制作,電梯井內側必須設置低壓照明。
A-23

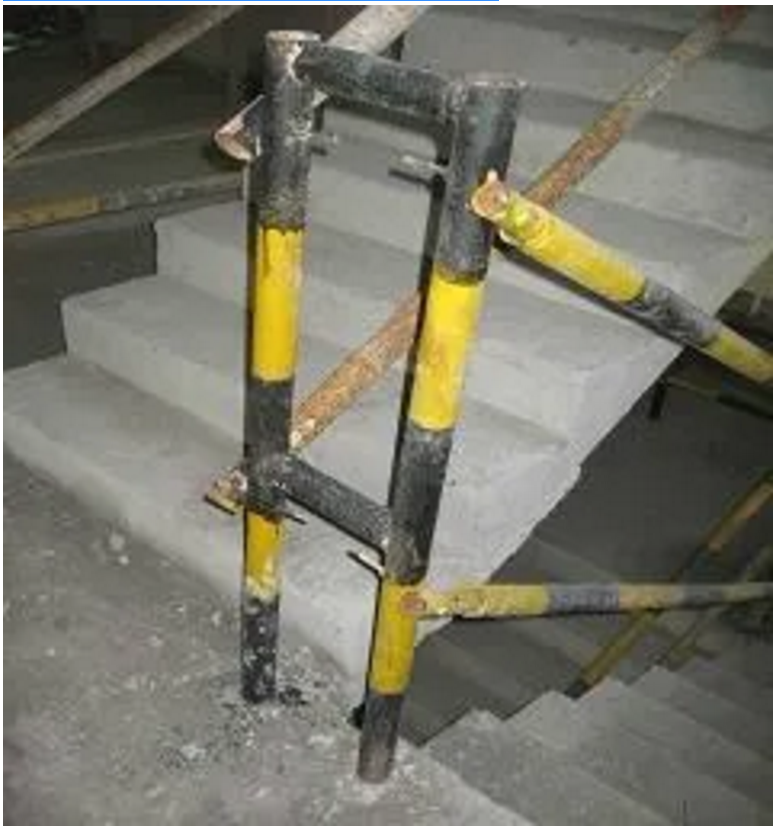

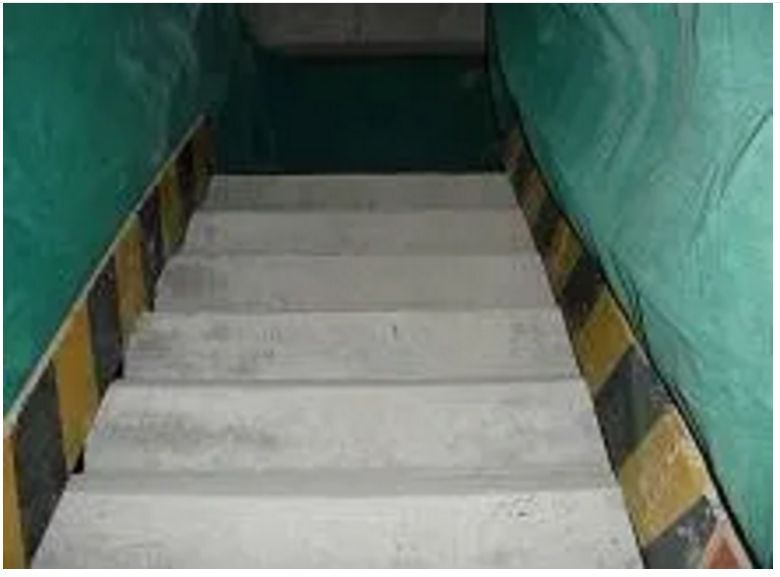

樓梯護欄設置要求:采用可拆卸水管護欄,高度≥1.2m;臨邊超過3m落差的樓梯必須掛網及底部安裝180mm高踢腳板,踢腳板采用≥9mm厚膠合板制作。
A-24

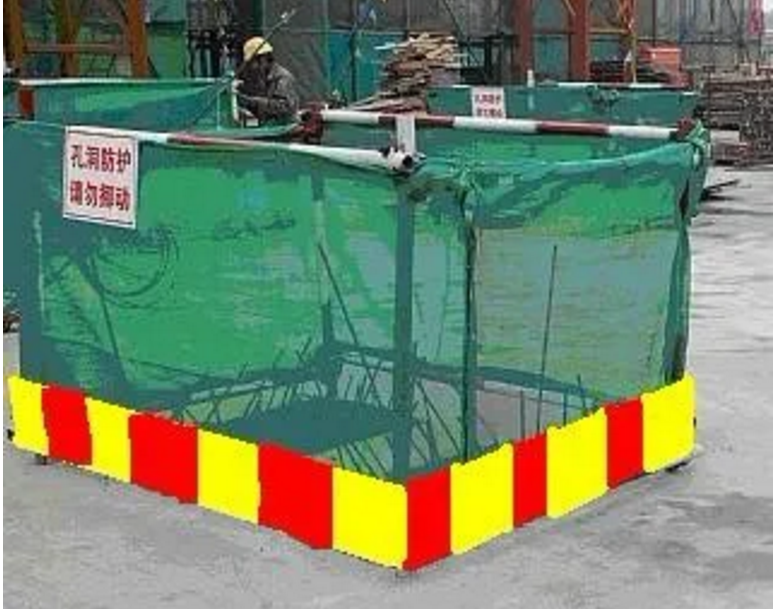

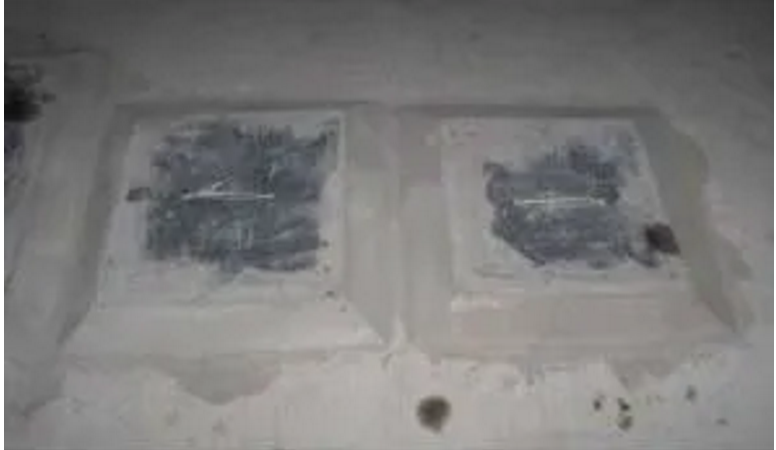

樓層內洞口長寬≥400mmх400mm的封閉防護要求:洞口內用四點膨脹螺絲固定Φ6@150鋼筋網,面再封≥10mm厚膠合板,四周覆蓋壓邊200mm,再砂漿封邊。
A-25

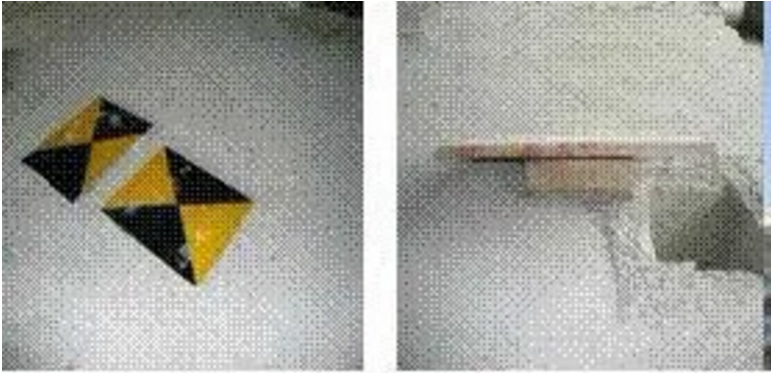

樓層內洞口長寬<400mmх400mm的封閉防護要求: 10mm厚膠合板固定,刷醒目油漆標識。
A-26

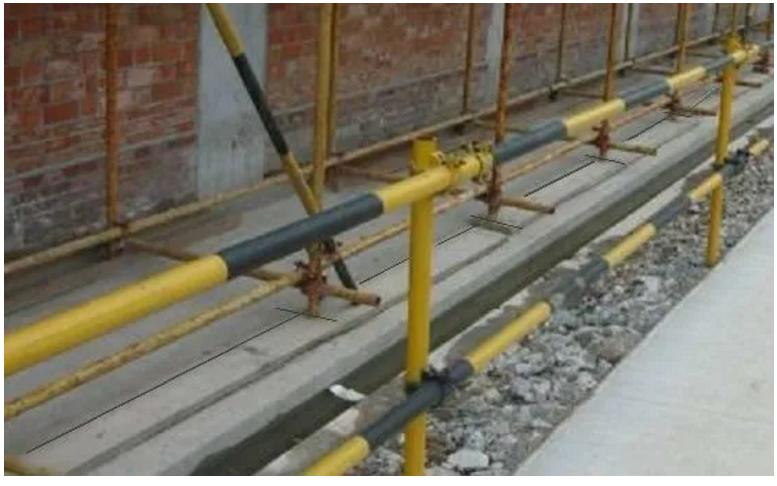

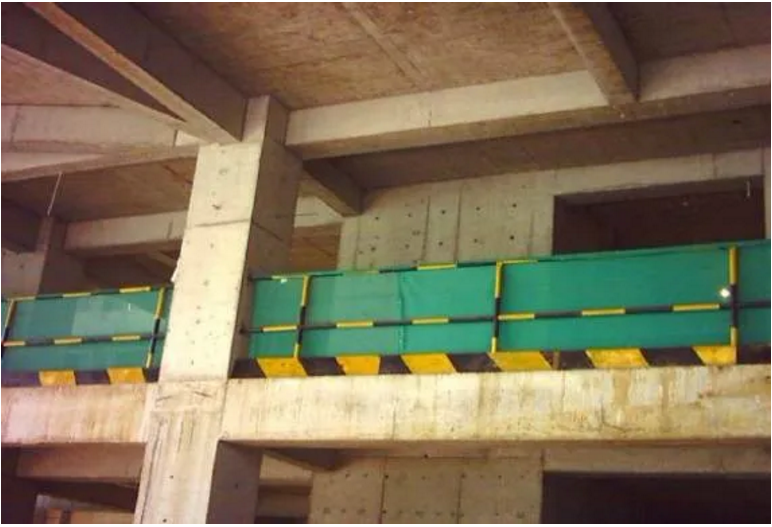

臨邊護欄設置要求:采用可拆卸水管護欄,高度1.2m,安裝完畢后再掛安全網防護,底部安裝180mm高踢腳板,踢腳板采用≥9mm厚膠合板制作。

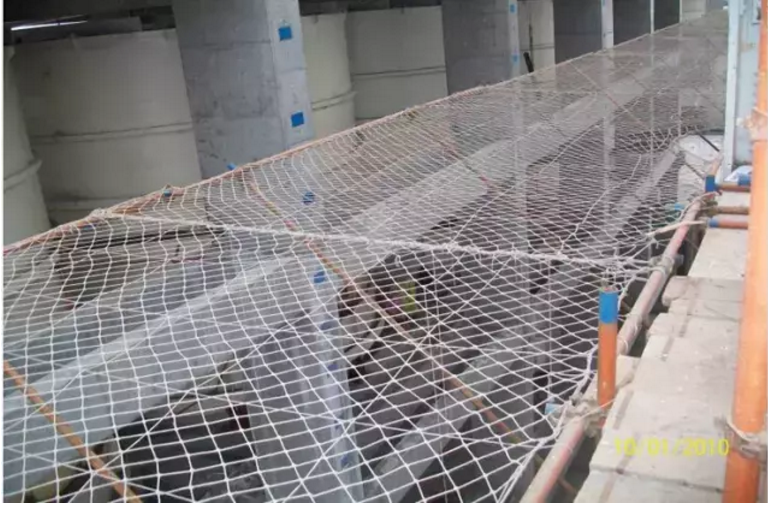

腳手架兜底網設置要求:每3層樓設置一層兜底網,底部安裝180mm高踢腳板,踢腳板采用≥9mm厚膠合板制作。
腳手架硬封閉設置要求:材料采用10mm厚膠合板,每6層樓設置一層硬封閉防護腳手板,底部安裝180mm高踢腳板,踢腳板采用≥9mm厚膠合板制作。
A-29

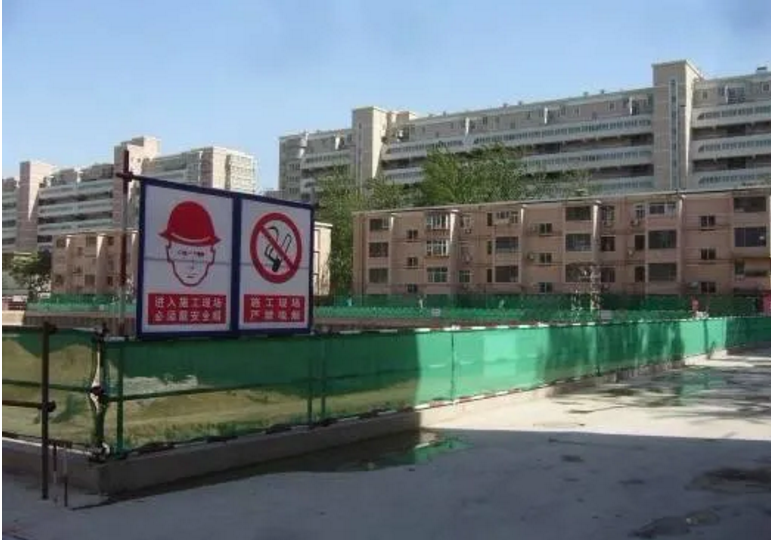

基坑護欄設置要求:采用可拆卸水管護欄,高度1.2m,再掛安全網防護,底部安裝180mm高踢腳板,踢腳板采用≥9mm厚膠合板制作,推薦使用混凝土反坎踢腳板。
A-30
無法用膠合板封閉護欄設置要求:采用可拆卸水管護欄,高度≥1.2m;臨邊超過,底部安裝180mm高踢腳板,踢腳板采用≥9mm厚膠合板制作。

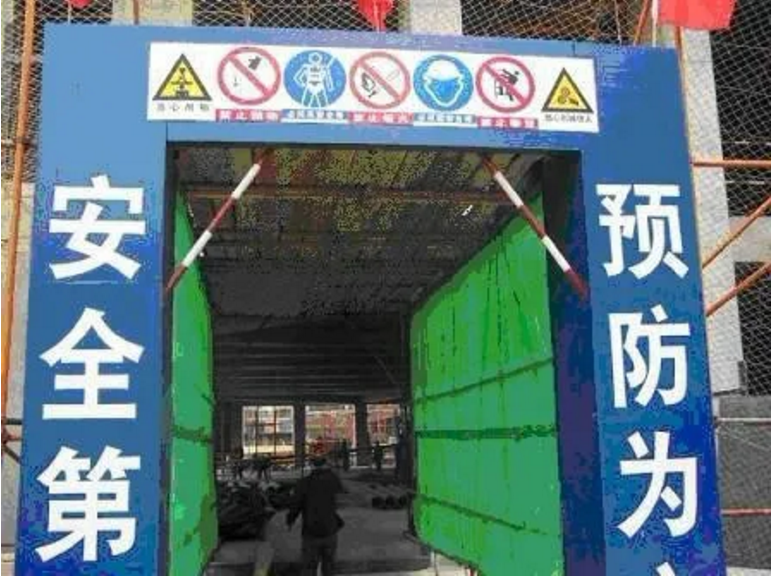

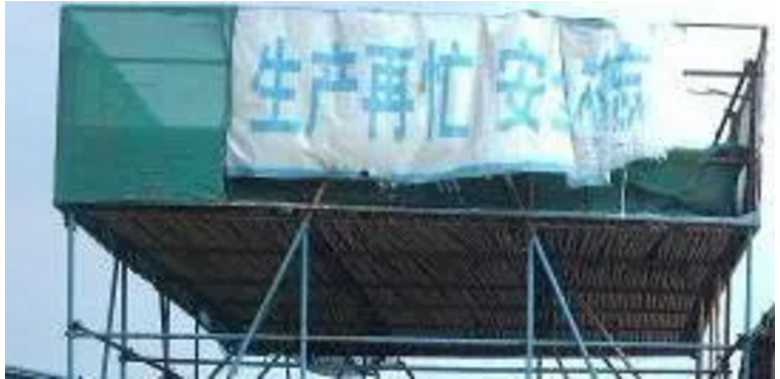

安全通道設置要求:材料采用10mm厚膠合板,設置雙層膠合板硬封閉防護,人行通道層高度≥2 m

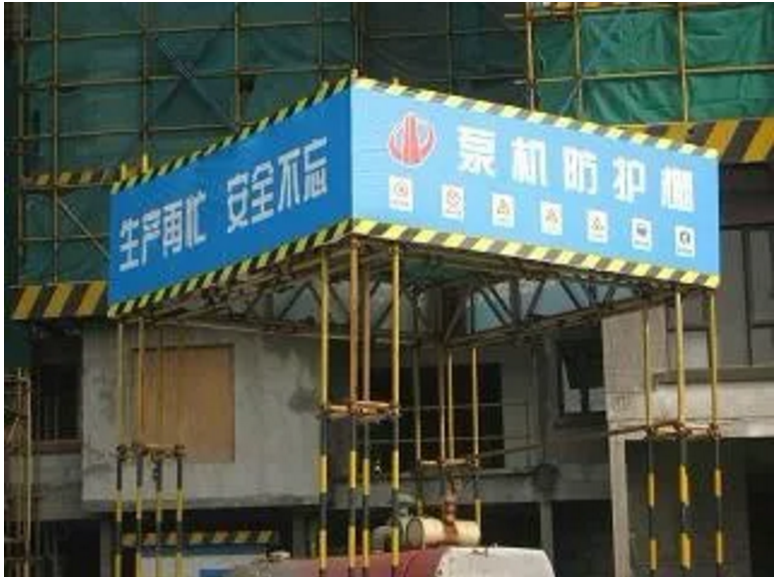

塔吊調運覆蓋范圍防護棚設置要求:材料采用10mm厚膠合板密鋪,設置雙層膠合板硬封閉防護。
踢腳板設置要求:材料采用≥9mm厚膠合板,高度180mm,每層必須設置一層踢腳板;踢腳板設置在立桿及安全網之間。

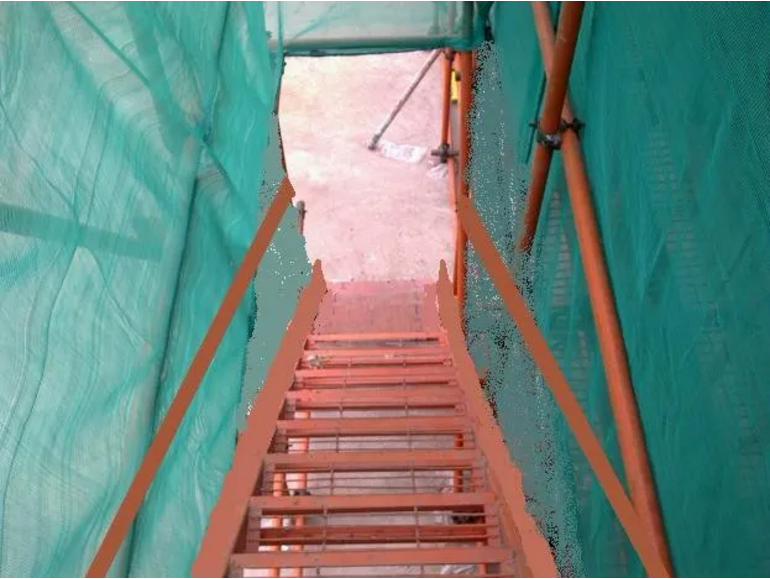

施工樓梯搭設原材料要求:采用鋼管、鋼網踏步板或鋼板踏步板、5mm厚膠合板踢腳板;施工樓梯搭設要求:踏步板寬300mm,樓梯寬度≥1000mm,休息平臺寬度≥1000mm,踢腳板高180mm,坡度宜采用1∶3,欄桿高度1.2m。

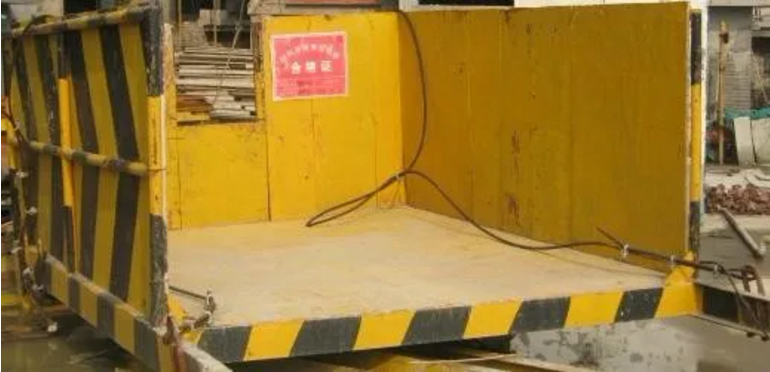

A-35 整體預制式卸料平臺原材料要求:底盤架外圍為≥[18槽鋼,中間為≥[12槽鋼,底板及側板為≥3mm厚花紋鋼板,吊環采用≥20mm厚的鋼板,圍欄四角立柱和上部扶手中間立柱、水平桿均為Ф48×3.5鋼管,鋼絲繩采用≥φ18.5×4;

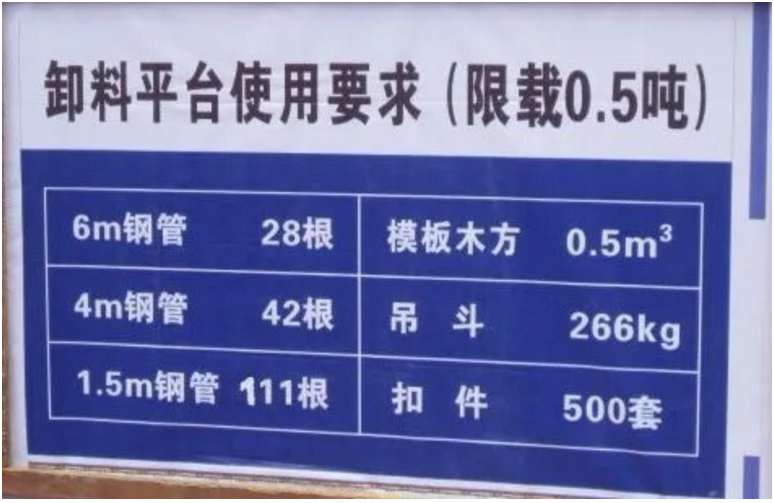

整體預制式卸料平臺標識要求:每次安裝完畢后必須經監理公司驗收合格后方可投入使用,并做好每次驗收的書面記錄,限重標志采用“傻瓜式”限重標識牌。堆放高度不能超過卸料護欄高度;如堆放鋼管時,伸出卸料平臺外尺寸不得超過鋼管總長度的1/4;
整體預制式卸料平臺搭設要求:使用前總包單位必須提供專項方案,欄桿抗側壓強度滿足堆放鋼管要求。安全系數不小于2,經監理及甲方確認方可實施。

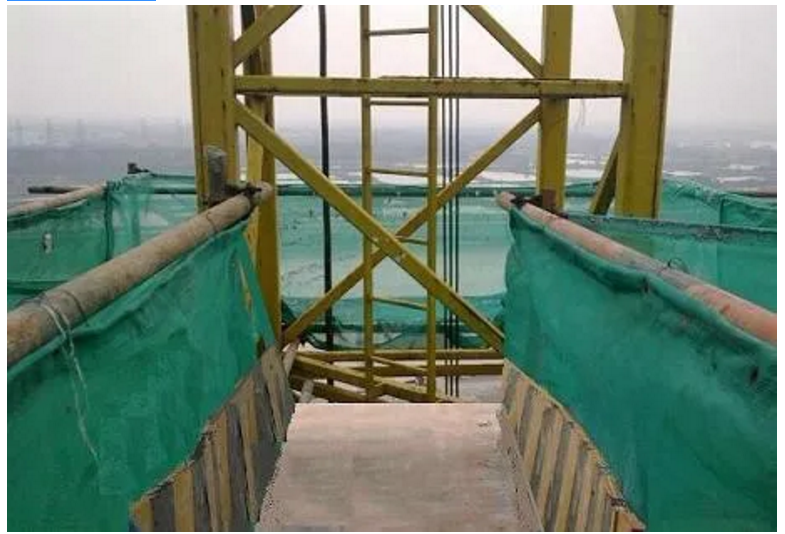

塔吊上下班通行通道搭設要求:采用扣件式水管護欄,高度1.2m,安裝完畢后再掛安全網防護,底部安裝180mm高踢腳板,踢腳板采用≥9mm厚膠合板制作。

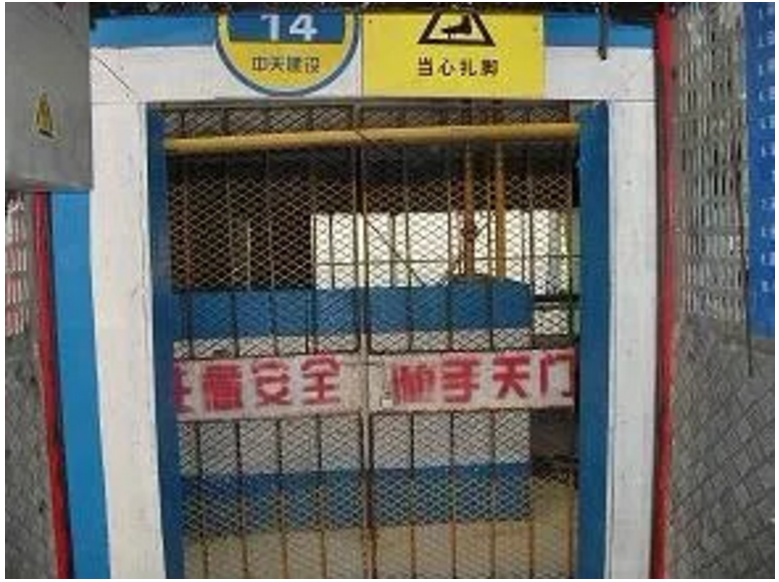

人貨梯通道搭設要求:底部采用10mm厚膠合板密鋪,防護門采用外掛鎖頭保護。

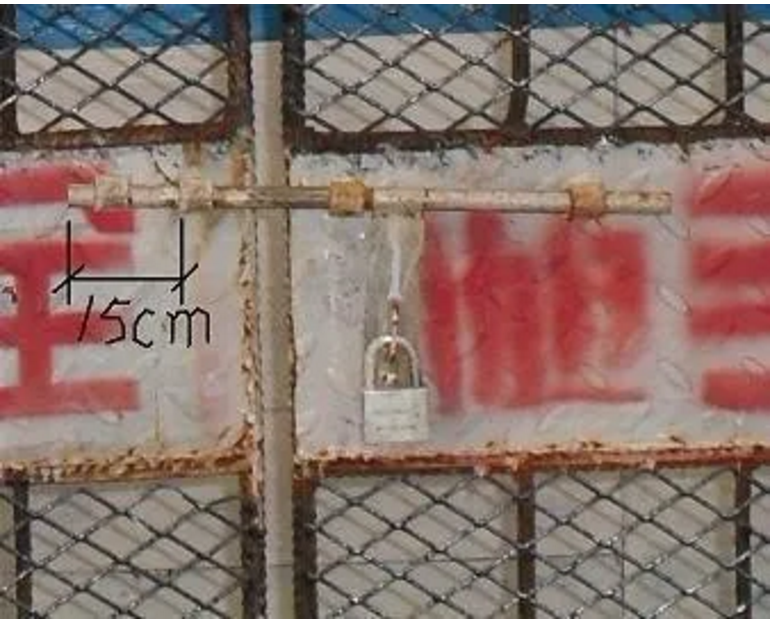

人貨梯通道插銷伸出長度≥150mm,人貨梯鐵門中部鐵板封300mm寬,上下封密鋼網。
A-39

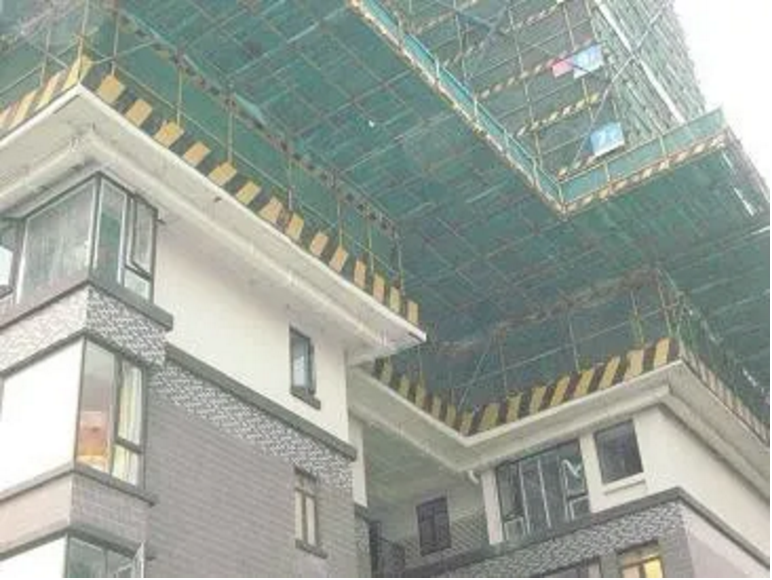

懸挑平擋板及斜擋板的設置要求:材料采用10mm厚膠合板,設置雙層硬封閉;禁止使用通透材料封閉,總包單位必須提供專項方案,經監理及甲方確認方可實施。
雙層防護的錯誤做法:雙層防護沒有采用硬封閉,采用竹竿代替10mm厚膠合板。

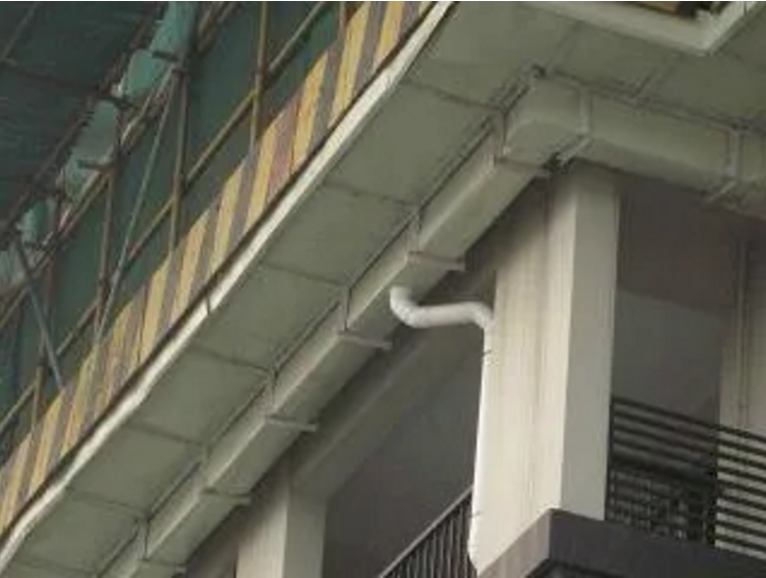

懸挑平臺板底部排水溝設置:有外墻展示需要的建筑物必須要安裝鍍鋅鐵皮排水溝天溝,總包單位必須提供專項方案,經監理及甲方確認方可實施。
A-41 作業層腳手架搭設要求:腳手架高出作業面高度≥1.8m。
A-42 每層腳手架搭設完成后,必須經施工單位自驗合格,并報經監理公司驗收合格后方可進行樓面梁底板安裝,并做好每次驗收的書面記錄。
A-43 安全警戒要求:腳手架搭設及拆除施工過程中必須有安全員全程負責警戒,不得中途離場,禁止非腳手架作業人員進入安全警戒區域,如安全員或警戒員中途離場,不得施工。
A-44
警戒區域采用安全鐵馬隔離并有專人負責警戒,不得中途離場,如安全員或警戒員中途離場,不得施工。
A-45
拆除腳手架的原則是先搭后拆,后搭先拆;全面檢查腳手架的扣件連接、連墻件、支撐體系等是否符合構造要求;應根據檢查結果補充完善腳手架拆除施工方案中的拆除順序和措施,經甲方項目部批準后方可實施;拆除腳手架前必須先清除腳手架上雜物及地面障礙物。
A-46 連墻件必須隨腳手架逐層拆除,嚴禁先將連墻件整層或數層拆除后再拆腳手架;分段拆除高差不應大于2步,如高差大于2步,應增設連墻件加固。
A-47 當腳手架采取分段時,對不拆除的腳手架兩端,兩端有封閉防護,按照專項方案要求增加連墻桿, 總包單位必須提供專項方案,經監理及甲方確認方可實施。
A-48 當腳手架采取分立面拆除時(如人貨電梯位置保留不拆),對不拆除的腳手架兩端,兩端有封閉防護,按照專項方案要求增加連墻桿,總包單位必須提供專項方案,經監理及甲方確認方可實施。
腳手架主要驗收可分為10 部分: 1)腳手架地基與基礎的施工,必須根據腳手架搭設高度、搭設場地土質情況按照有關規定進行計算; 2)腳手架地基與基礎是否夯實; 3)腳手架地基與基礎是否平整; 4)腳手架地基與基礎里是否積水。

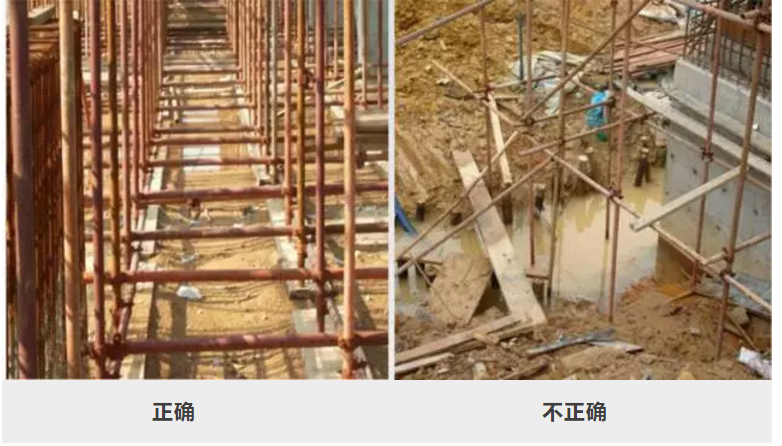

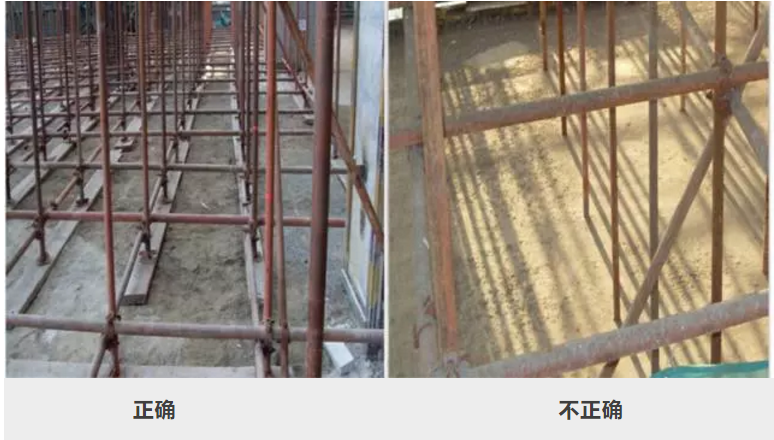

1)腳手架搭設場地雜物清除,平整,并使排水通暢;
2)排水溝的設置應在腳手架最外排的立桿以外的500mm~680mm之間; 3)排水溝的寬度為:200mm~350mm之間;深度為:150mm~300mm之間;水溝的端部應設置集水井一座(600mm×600mm×1200mm)來保證水溝里的水及時的排除; 4)排水溝的上口寬度:300mm;下口寬度:180mm; 5)排水溝的坡度為i=0.5。
1)腳手架墊板、底托的驗收是根據腳手架高度及承載來定的;
2)24m以下腳手架的墊板規格是(寬度大于200mm、厚度大于50mm)、保證每根立桿必須擺放在墊板中間部位、墊板面積不得小于0.15㎡; 3)24m以上承載腳手架的底部墊板的厚度必須經過嚴格計算; 4)腳手架底托必須擺放在墊板中心部位; 5)腳手架底托寬度大于100mm厚度不得小于50mm 。
1)掃地桿必須與立桿連接,不得掃地桿與掃地桿之間連接;

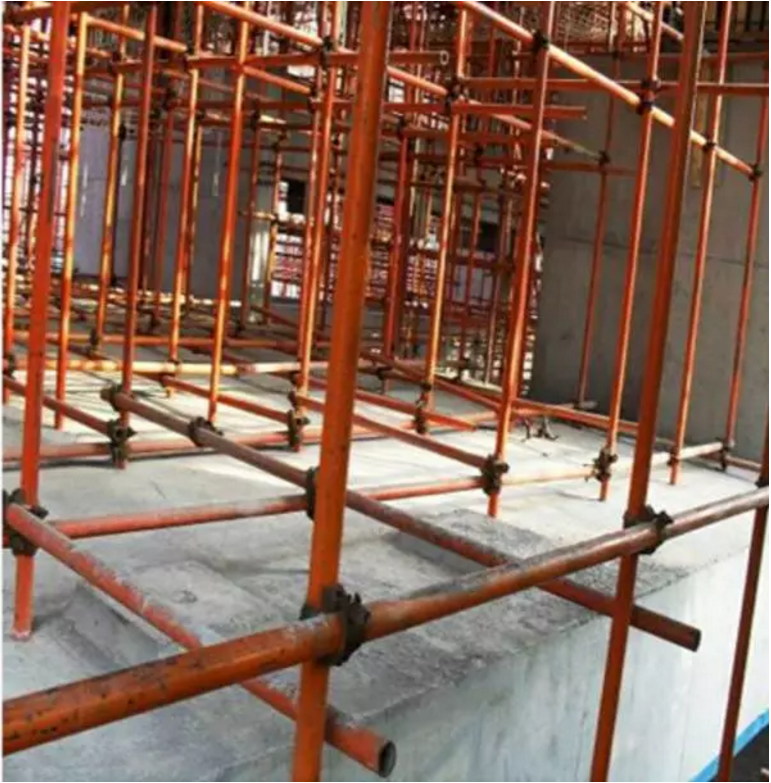

2)掃地桿水平高差不得大于1m,距邊坡的距離不得小于0.5m; 3)縱向掃地桿應采用直角扣件固定在距底座上皮不大于200mm處的立桿上; 4)橫向掃地桿宜采用直角扣件固定在緊靠縱向掃地桿下方的立桿上。
1)腳手架主體驗收是根據施工需要經過計算,如安裝普通腳手架立桿間距必須小于2m;大橫桿間距必須小于1.8m;小橫桿間距必須小于2m。建筑承載的腳手架必須按照計算要求驗收。一般腳手架的荷載不得超過每平方米300公斤,特殊腳手架必須另行計算。同跨內不能超過兩個工作面。

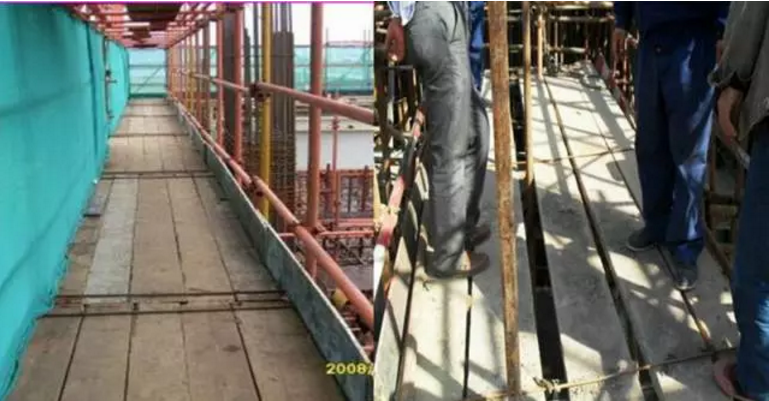

2)立桿的垂直偏差應根據架體高度來驗收,并同時控制其絕對差值:當架體低于20米時,立桿偏差不大于5厘米。架高在20米至50米之間,立桿偏差不大于7.5厘米。架高大于50米時,立桿偏差不大于10厘米。 3)腳手架立桿接長時除頂層頂部可以使用搭接外,其余各層各步接頭必須使用對接扣件連接腳手架架體的接頭應交錯布置:兩根相鄰桿的接頭不宜設置在同步或同跨內;不同步或不同跨兩個相鄰接頭在水平方向錯開的距離不應小于500mm;各接頭中心至最近主節點的距離不宜大于縱距的1/3;搭接長度不應小于1m,應等間距設置3個旋轉扣件固定,端部扣件蓋板邊緣至搭接縱向水平桿桿端的距離不應小于100mm。 雙立桿腳手架中,副立桿高度不得低于3步,鋼管長度不應小于6米。 4)腳手架大橫桿不得大于2米,必須連續設置,一排大橫桿的水平偏差值不大于腳手架最長度的1/250,且不得大于5厘米,大橫桿不得設置在同一跨內,腳手架側面橫桿伸出架體宜在10-15厘米之間。 5)腳手架小橫桿應設置在立桿和大橫桿的交點處,必須與立桿使用直角扣件連接,當在操作層時,應在兩節點中間再加一根小橫桿,以承受和傳遞腳手板上的荷載,小橫桿固定必須使用直角扣件,固定在縱向水平桿上。 6)在架體搭設過程中扣件必須合理使用,不得代用和錯用扣件,滑絲或帶裂紋的扣件絕不得使用在架體中。 1)施工現場腳手架搭設完成腳手板鋪設必須滿鋪腳手板對接必須正確,在架子拐彎處,腳手板應交錯搭接,并且必須綁牢,不平處用木塊墊平釘牢; 2)作業層的腳手板應鋪平、鋪滿擠嚴、綁扎牢固,離開墻面12—15CM端部腳手板探頭長度不得大于20CM,橫向水平桿的間距應根據腳手架的使用情況搭設,腳手板的鋪設可采用對接平鋪也可采用搭接鋪設。

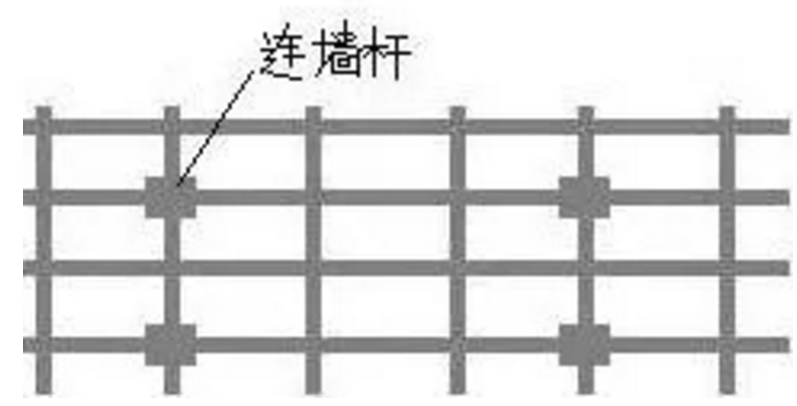

連墻件設置種類有兩種:剛性連墻件和柔性連墻件,施工現場宜采用剛性連墻件。高度小于24米的腳手架,需3步3跨設置連墻件,高度在24米至50米之間的腳手架需2步3跨設置連墻件。
1)連墻件應從腳手架體底層第一步縱向水平桿處開始設置。 2)連墻件應宜靠近主節點設置,偏離主節點的距離不應大于300mm。 3)連墻件宜優先采用菱形布置,也可采用方形、距形布置。 4)腳手架的兩端必須設置連墻件,連墻件的垂直間距不應大于建筑物的層高,并不應大于4m(兩步)。 5)腳手架架體高度在24m以下的單、雙排腳手架,應采用剛性連墻件與建筑物可靠連接,也可采用腳手管、拉筋和頂撐配合使用的附墻連接并在兩頭設置防滑措施。嚴禁使用僅有拉筋的柔性連墻件。 6)腳手架架體高度在24m以上的單、雙排腳手架必須應采用剛性連墻件與建筑物可靠連接。 7)連墻件中的連墻桿或拉筋宜呈水平設置,當不能水平設置,應與腳手架連接的一端應下斜可靠連接。 8)連墻件必須采用可承受拉力和壓力的結構。 9)當腳手架下部暫不能設連墻件時可搭設拋撐。拋撐應采用通長桿件與腳手架可靠連接,與地面的傾角應在45度—60度之間;連接點中心至主節點的距離不應大于300mm.。拋撐應在連墻件搭設后分開拆除。 10)腳手架架體高度在40m以上有風渦流作用時,應采取抗上升翻流作用的連墻措施。
1)24m以上的腳手架均必須在外側立面的兩端各設置一道剪刀撐,并應由底至頂連續設置。承重及特殊架子內部設置多個由底到頂?shù)倪B續剪刀撐,剪刀撐的斜桿與地面的傾角是否在45°~60°之間,每道剪刀撐的寬度不應小于4跨,且不應小于6米;
2)架體高于24米時,必須連續由低到高設置剪刀撐。
1)腳手架上下措施有兩類:掛設爬梯和搭設“之”形步道或斜步道;

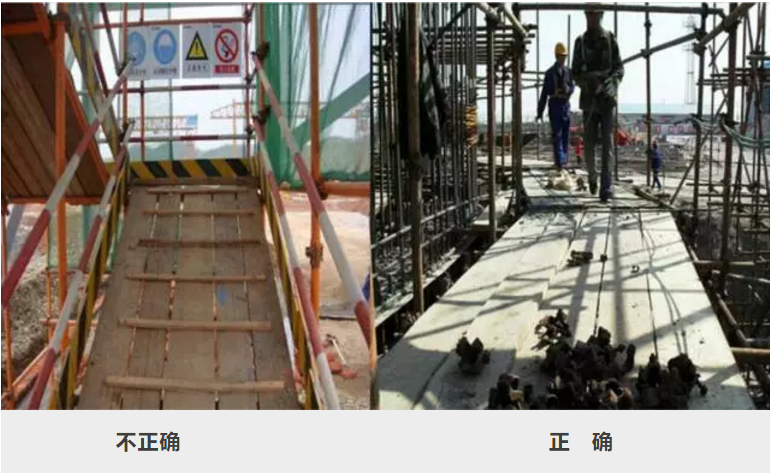

2)爬梯掛設必須由低到高連續垂直的設置,每垂直約3米必須固定一次,頂部掛鉤使用8#鉛絲綁扎牢固; 3)上下步道必須同腳手架高度一起搭設,人行步道寬度不得小于1米,坡度1:6,運料步道寬度不小于1.2米,坡度1:3。防滑條間距0.3米,防滑條高度約3-5厘米。
1)施工腳手架如需要掛設安全網,檢查安全網必須平整、牢固、齊全;

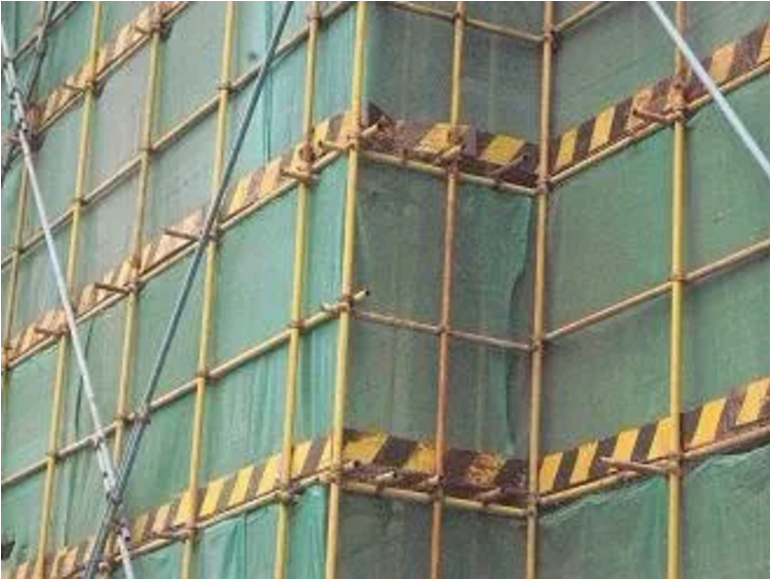

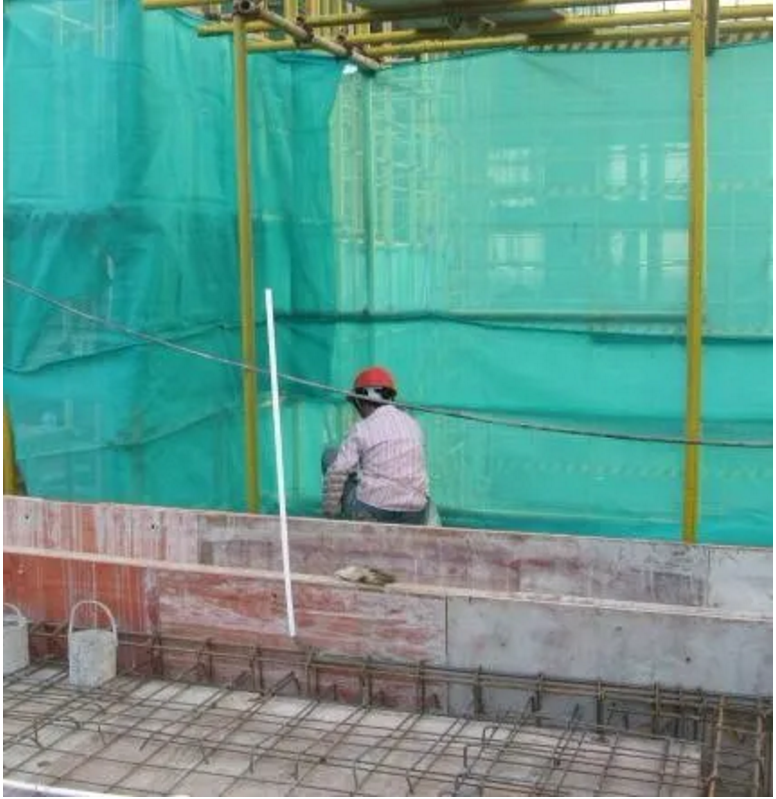

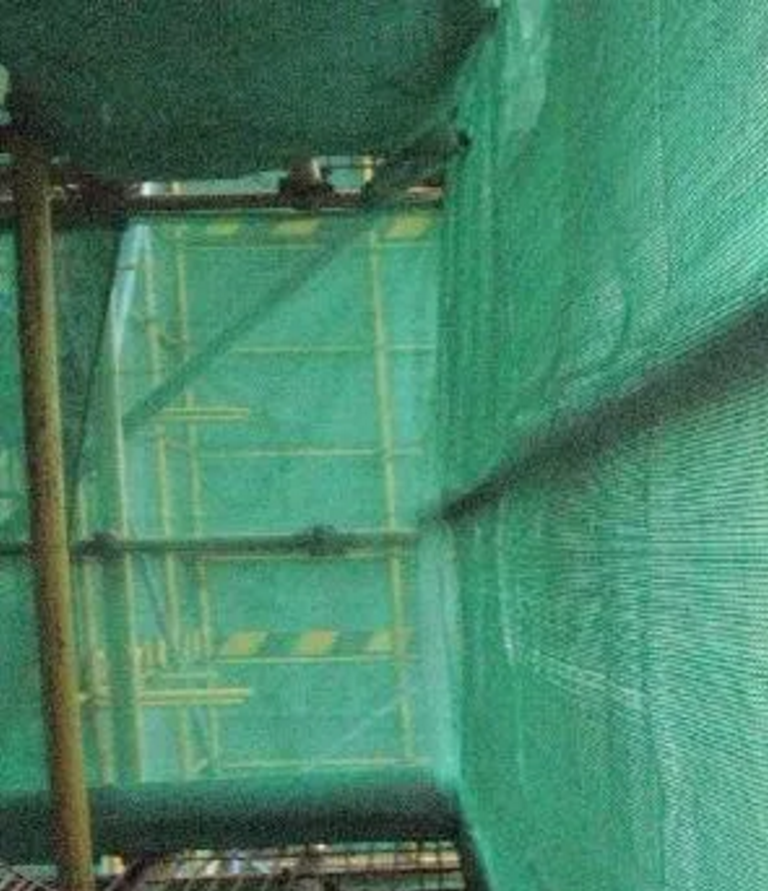

2)建筑施工腳手架外側必須設有密目網,密目網必須平整,齊全; 3)在腳手架垂直高度每10-15米需設置防墜落措施,在架體外側要及時設置密目網。內側安全網鋪設時必須要拉緊,安全網固定繩必須環繞綁扎的固定可靠處。
